Для чего используются линейные двигатели в промышленной автоматизации?

Высокоскоростная автоматизация и требования к субмикронной точности обнажают механические ограничения традиционных ротационно-линейных приводных систем. Шарико-винтовые передачи, ремни и реечные механизмы все чаще с трудом справляются с современными задачами. По мере того, как промышленная автоматизация переходит в сторону интеллектуального производства, спрос на технологии прямого привода резко изменился. Он больше не предназначен только для нишевых полупроводниковых приложений, а теперь доминирует в основных производственных операциях. Инженеры и руководители предприятий отчаянно нуждаются в системах перемещения, способных выдерживать быстрое ускорение, сохраняя при этом абсолютную, непревзойденную точность на протяжении миллионов циклов.

В этом руководстве подробно описано, как линейные системы с прямым приводом решают конкретные механические узкие места в заводских цехах. Вы узнаете, где они обеспечивают наибольшую операционную эффективность и как их практически оценить. Мы также выясним, как именно определить, подходят ли они конкретным производственным требованиям вашего предприятия. Мы проанализируем основные технологические различия и реалии реализации, с которыми вам придется столкнуться во время интеграции.

Ключевые выводы

• Эффективность прямого привода: в линейных двигателях отсутствуют механические компоненты трансмиссии (шестерни, ремни, винты), устраняется люфт и значительно снижается механический износ.
• Оптимальные варианты использования: их лучше всего использовать в приложениях, требующих предельной точности (нанометрового уровня), высокого динамического ускорения или больших расстояний перемещения с несколькими независимыми приводами.
• Совокупная стоимость владения по сравнению с капитальными затратами. Несмотря на то, что первоначальные затраты на оборудование выше, совокупная стоимость владения (TCO) снижается в средах с высокой пропускной способностью из-за отсутствия необходимости обслуживания и увеличения времени безотказной работы машины.
• Реалии интеграции. Для успешного развертывания требуется тщательное управление температурным режимом, надежная прокладка кабелей и системы обратной связи с высоким разрешением (энкодеры).

Механический сдвиг: роторные и линейные системы с прямым приводом

Традиционное управление движением в значительной степени зависит от роторных двигателей, приводящих в движение вторичные механические приводы. Инженеры часто сочетают эти традиционные двигатели с шарико-винтовыми парами, ременными передачами или громоздкими редукторами, чтобы преобразовать вращательное движение в линейное. Однако эти цепные системы создают серьезные механические узкие места, которые ограничивают максимальную производительность машины. Трение неизбежно замедляет движение и генерирует нежелательное тепло. Компоненты трансмиссии проявляют эластичность при больших нагрузках, вызывая небольшие позиционные задержки. Гистерезис создает микроскопические ошибки позиционирования, которые быстро накапливаются в течение нескольких высокоскоростных циклов. Со временем физическая деградация нарушает повторяемость, вынуждая бригады технического обслуживания постоянно перекалибровывать оборудование.

Системы с прямым приводом представляют собой элегантное и по своей сути превосходное механическое решение. Представьте себе, что вы берете обычный роторный двигатель и разрезаете его вдоль радиальной оси. Если вы развернете статор и ротор плоско, вы создадите фундаментальную электромагнитную основу современной технологии прямого привода. Эта конфигурация генерирует линейную силу непосредственно по плоской или трубчатой ​​траектории. Он полностью обходит ступени механической трансмиссии, что означает, что двигатель передает тягу непосредственно на движущуюся полезную нагрузку.

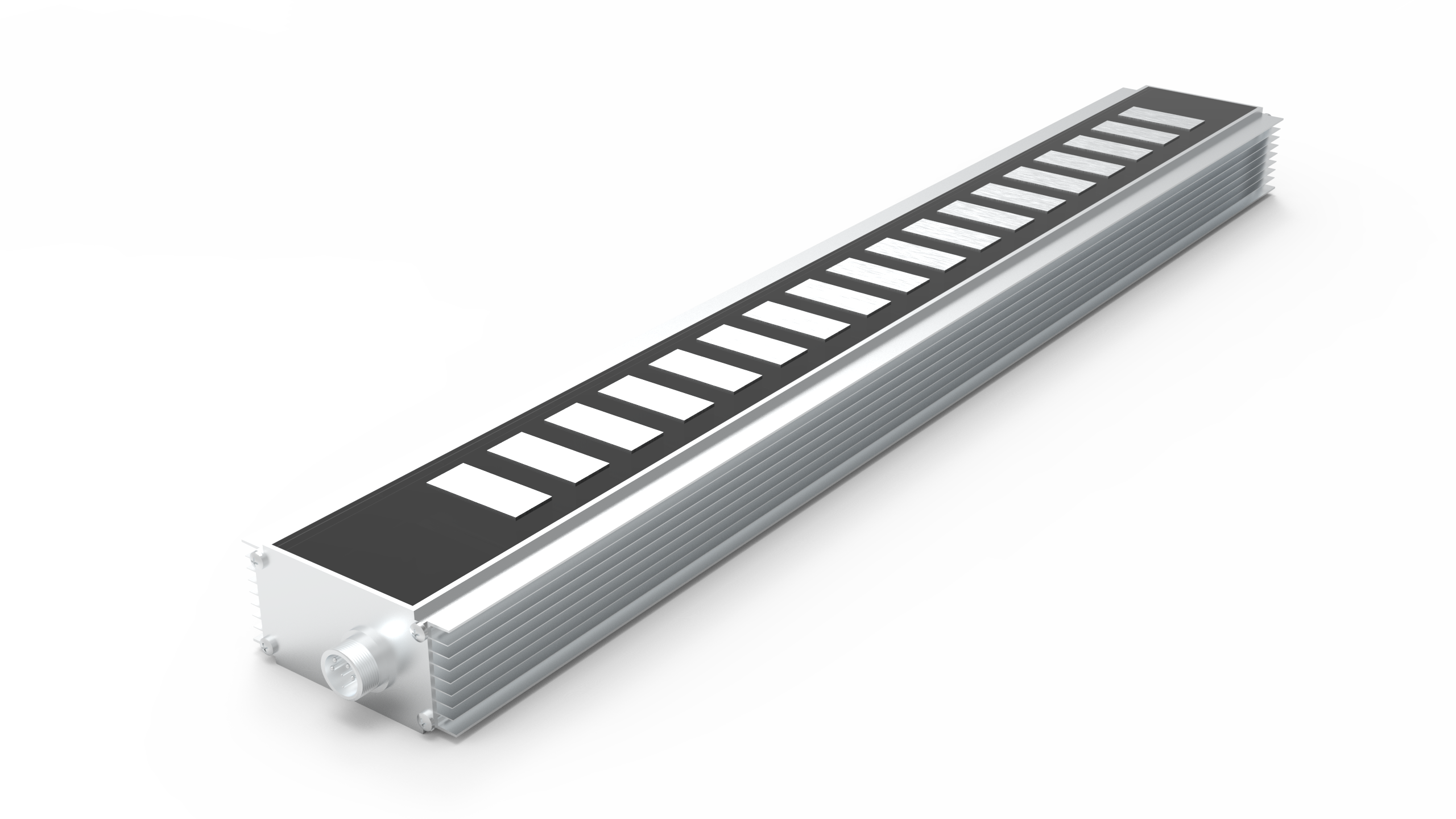

При выборе линейных двигателей инженеры обычно выбирают между несколькими различными конструктивными вариантами . Основная технология обычно сосредоточена на линейном двигателе с постоянными магнитами , который поставляется в трех основных топологиях, оптимизированных для различных промышленных задач:

• Ironcore: Создан специально для мощной непрерывной тяги. В них используются катушки, намотанные на стальные пластины, чтобы максимизировать магнитный поток, что делает их идеальными для тяжелых промышленных задач с высокими нагрузками.
• Ironless (U-образный канал): разработан для абсолютного отсутствия заеданий и сверхплавного движения. В них используются катушки, отлитые из эпоксидной смолы, которые свободно перемещаются между двойными магнитными дорожками, обеспечивая максимально возможную точность движения.
• Трубчатый: разработан как простая замена стандартных пневматических цилиндров. Они полностью закрывают магнитные компоненты для защиты от загрязнений окружающей среды.

Непосредственное подключение двигателя к нагрузке радикально меняет возможности современной автоматизации. Он обеспечивает широкополосное сервоуправление в реальном времени без какого-либо механического демпфирования, мешающего сигналу. Эта чистая, прямая петля обратной связи необходима для расширенной регистрации данных Индустрии 4.0. Руководители предприятий могут легко реализовать высокоточные стратегии профилактического обслуживания при мониторинге чистых данных двигателя, выявляя микроскопические отклонения в производительности до того, как они приведут к катастрофическому отказу машины.

Основные случаи и приложения промышленной автоматизации

Производство полупроводников и плоских дисплеев

Потеря производительности остается огромным финансовым риском при производстве пластин. Микроскопические вибрации от качения механических шарикоподшипников обычно разрушают хрупкие детали пластин во время фотолитографии. Кроме того, в чистых помещениях, сертифицированных по стандарту ISO, изнашиваемые механические детали вызывают загрязнение частицами, переносимыми по воздуху. Этапы сканирования пластин и структурного контроля все чаще полагаются на безжелезные системы прямого привода, чтобы полностью исключить эти экологические риски. Эти специальные настройки обеспечивают движение без трения и без заеданий. Они гарантируют абсолютную стабильность позиционирования на уровне нанометров, не выбрасывая ни единой частицы механической пыли в стерильную среду.

Высокоскоростная упаковка и сортировка (умная транспортировка)

Традиционные механические ленты с фиксированным шагом серьезно ограничивают гибкость современных упаковочных линий. Руководителям заводов сложно адаптировать устаревшее оборудование, когда размеры потребительских товаров быстро меняются или при выполнении небольших партий заказов. Технология независимых тележек производит революцию в сфере интеллектуальных перевозок в этих сложных условиях. Несколько автономных кареток плавно перемещаются по одному непрерывному магнитному пути. Операторы могут программировать каждый механизм независимо с помощью программного обеспечения, чтобы мгновенно регулировать шаг, скорость и требования к группировке продуктов. Этот программно-определяемый подход полностью исключает механическое переоснащение, которое ранее требовалось для обширной замены продукта.

Станки, лазерная резка и ЧПУ

Механический люфт физически ухудшает качество кромки во время высокопроизводительной обработки. Быстрые изменения направления во время лазерной резки и прецизионного фрезерования на станках с ЧПУ требуют исключительной механической жесткости. Даже самые тугие ШВП премиум-класса демонстрируют микроскопический люфт при быстром изменении направления. Модели Ironcore обеспечивают огромную непрерывную силу, позволяющую преодолевать сопротивление тяжелого инструмента. Они сохраняют абсолютную точность резки даже на экстремальных скоростях поворота. Операторы видят удивительно более чистый рез, резкое снижение требований к вторичной чистовой обработке и нулевую механическую задержку во время сложной многоосной интерполяции.

Сборка медицинского оборудования и автоматизация лабораторий

Сборка медицинского устройства требует стерильных, повторяемых движений в течение миллионов последовательных циклов. Стандартные системы пневматических цилиндров рискуют выбрасывать загрязняющие вещества из сжатого воздуха, влагу и мелкодисперсный масляный туман непосредственно в чистые помещения. Трубчатые агрегаты с прямым приводом прекрасно заменяют традиционные пневмоцилиндры. Они полностью исключают риски биологического загрязнения и загрязнения твердыми частицами, поскольку не требуют инфраструктуры сжатого воздуха. Кроме того, они обеспечивают сверхточное управление усилием для деликатного автоматического прессования деталей. Инженеры могут программировать точные профили усилий для запрессовки хрупких пластиковых медицинских компонентов, не растрескивая их, что практически невозможно при использовании стандартных бинарных пневматических цилиндров.

Экономическое обоснование: баланс между производительностью и операционной эффективностью

Инженеры и управляющие предприятиями должны тщательно оценивать первоначальные капитальные затраты при обновлении устаревшего оборудования. Первоначальные затраты на оборудование, несомненно, выше, чем покупка стандартной комбинации роторного двигателя и ШВП. Вы должны выделить бюджет на сам механизм прямого привода, необходимые линейные энкодеры высокого разрешения и высокотехнологичные сервоприводы, способные управлять сложными контурами управления в реальном времени. Однако сосредоточение внимания исключительно на первоначальной покупной цене затмевает огромные эксплуатационные выгоды, получаемые в течение срока службы машины.

Тщательно рассчитайте фактическое повышение производительности с учетом узких мест вашего производства. Системы с прямым приводом легко достигают взрывного ускорения, превышающего 5G. Обычно они достигают устойчивой скорости значительно выше 5 метров в секунду. Эти невероятные скорости значительно сокращают время отдельных циклов. Заводы мгновенно увеличивают производительность деталей в минуту (PPM), часто позволяя одной высокоскоростной машине выполнять работу двух устаревших механических систем.

Показатели технического обслуживания и времени безотказной работы значительно изменяются при исключении компонентов механической трансмиссии. Эти системы не требуют абсолютно никакой смазки. Они не содержат физических изнашиваемых частей между движущейся кареткой и неподвижным рельсом. Такое намеренное отсутствие механического трения снижает показатели среднего времени ремонта (MTTR) почти до нуля. Вы полностью исключаете время планового профилактического технического обслуживания, обеспечивая непрерывную работу производственной линии во все смены.

Прежде чем развертывать эти системы, внимательно изучите реалии энергоэффективности. Удаление механического трения естественным образом экономит энергию при непрерывном движении на высокой скорости. Однако тяжелая вертикальная полезная нагрузка может вызвать высокие резистивные ($I^2R$) потери в моделях с железным сердечником, если двигателю приходится постоянно бороться с гравитацией. Вы должны реализовать надлежащий механический противовес, например, с помощью пневматических цилиндров или магнитных пружин, чтобы предотвратить ненужное потребление мощности и чрезмерное тепловыделение при удержании тяжелых грузов на месте.

Ниже приведено сравнение эксплуатационных показателей традиционных систем и технологии прямого привода.

Показатели производительности Традиционная	линейная система с прямым	приводом и шарико-винтовой парой.
Пиковая скорость	От низкой до средней (обычно < 2 м/с)	Экстремальная (часто > 5 м/с)
Предел ускорения	Ограничено строго винтом и шагом	Исключительно (регулярно > 5G)
Механический износ	Высокая (требуются подшипники, уплотнения и смазка)	Ноль (чисто бесконтактный режим)
Точность позиционирования	Постепенно деградирует из-за люфта.	Устойчивая, неизменная субмикронная повторяемость
Зависимость от обслуживания	Требуется плановая смазка и натяжение ремня.	Практически не требует обслуживания

Критерии критической оценки для определения линейных двигателей

Выбор правильной системы движения требует строгой инженерной оценки. Вы не можете просто вставить агрегат с прямым приводом в машину, предназначенную для поворотного привода. Следуйте этим последовательным критериям оценки, чтобы гарантировать успешную интеграцию и максимальную долговечность оборудования:

1. Анализ требований к силе. Четко различайте потребность в постоянном усилии и пиковом усилии. Сопоставьте теоретический профиль силы двигателя с точным рабочим циклом вашего приложения. Переоценка непрерывной силы приводит к трате денег на негабаритное оборудование и требует неоправданно больших сервоприводов. Недооценка этого значения приводит к быстрому останову, медленному ускорению и критическому перегреву во время ресурсоемких производственных циклов.
2. Определите стратегии управления температурным режимом: рассеивание тепла существенно влияет на срок службы системы и точность позиционирования. Легкие приложения сканирования обычно выживают при стандартном естественном конвекционном охлаждении. И наоборот, высокопроизводительные установки с железным сердечником, работающие в тяжелых и быстрых циклах, требуют встроенных рубашек водяного охлаждения. Управление теплом имеет решающее значение, поскольку тепловое расширение основания машины разрушает ту самую субмикронную точность, за достижение которой вы заплатили.
3. Оцените полезную нагрузку и длину пути. Установки с прямым приводом легко масштабируются для перемещения на невероятно большие расстояния. Вы просто добавляете больше неподвижных дорожек статора рядом, чтобы бесконечно расширять ось. Напротив, длинные ШВП страдают от катастрофических механических «ударов» на высоких скоростях, что вынуждает инженеров значительно снижать скорость машины на расширенных осях конструкции.
4. Проверьте степень защиты окружающей среды и степень защиты IP: выберите правильный физический форм-фактор для вашей конкретной среды производства. Открытые магнитные дорожки легко притягивают летающую по воздуху металлическую стружку, которая может заблокировать прецизионный воздушный зазор. Для загрязненных обрабатывающих центров или условий интенсивной промывки необходимо использовать полностью закрытые трубчатые формы, защитные сильфоны под давлением или специальные грязесъемные уплотнения.

Риски реализации и инженерные проблемы

Несмотря на свои огромные преимущества в производительности, системы с прямым приводом создают уникальные инженерные препятствия. Вы должны активно устранять эти конкретные физические риски на начальном этапе механического проектирования, чтобы предотвратить дорогостоящие сбои на местах.

Конструкции с железным сердечником создают огромные силы магнитного притяжения, совершенно независимые от их движущей силы. Стальной силовой механизм агрессивно притягивается к дорожке постоянного магнита, часто создавая силу притяжения в тысячи Ньютонов. Это неустанное притяжение вниз требует невероятно жестких и прочных оснований машин, чтобы предотвратить деформацию конструкции или выход из строя линейных подшипников. Специалистам по сборке также требуются специальные немагнитные инструменты и строгие протоколы безопасности для безопасного монтажа этих сильно намагниченных компонентов без серьезной опасности защемления.

Динамическое управление кабелями строго определяет долгосрочную электрическую надежность. Подвижные кабели представляют собой абсолютную точку отказа номер один в установках с динамическим движением. Поскольку двигатель физически движется вместе с нагрузкой, кабели питания и передачи данных должны постоянно изгибаться. Необходимо использовать исключительно сверхгибкие кабели робототехнического класса. Тщательно проектируйте кабельные трассы, чтобы избежать больших радиусов изгиба, агрессивного скручивания и внутреннего трения кабеля.

Точность системы полностью зависит от выбранной технологии кодирования. Механизм прямого привода действительно настолько точен, насколько точен его электронный контур обратной связи. Оптические линейные энкодеры обеспечивают беспрецедентное нанометровое разрешение, но быстро выходят из строя, если пыль, масло или конденсат покрывают шкалу оптического стекла. Магнитные линейные энкодеры легко переносят суровые промышленные условия, но часто жертвуют высочайшим разрешением. Тщательно взвесьте эти скрытые затраты на окружающую среду и сложную чувствительность выравнивания при выборе устройства обратной связи.

Наконец, тщательно спланируйте сценарии внезапного отключения электроэнергии. Этим системам без трения не хватает естественного механического сопротивления коробки передач с высоким передаточным числом, позволяющего остановить движущийся груз. Внезапное отключение электроэнергии заставляет тяжелую карету свободно лететь по рельсам по чистой инерции. В сервопривод необходимо интегрировать вторичные пневматические механические тормоза или специальные контуры динамического торможения. Эти обязательные механизмы безопасности автоматически фиксируют нагрузку или закорачивают фазы двигателя, чтобы предотвратить катастрофические сбои в работе оборудования во время отключения электроэнергии на объекте.

Заключение

Системы перемещения с прямым приводом не являются полной и универсальной заменой всем механизмам линейного перемещения в заводских цехах. Вместо этого они представляют собой весьма стратегическую и дорогостоящую механическую модернизацию, предназначенную для конкретных узких мест производства. Дальновидные предприятия отдают приоритет этой технологии, когда невероятная скорость, абсолютная непревзойденная точность и максимальное время безотказной работы оборудования напрямую определяют их общую эксплуатационную рентабельность.

Команды инженеров и корпоративных закупок должны немедленно проверить свои текущие механические ограничения. Прогуляйтесь по цеху и спросите своих менеджеров по производству, где именно время цикла достигает жесткого физического предела. Если традиционные ограничения скорости шарико-винтовой передачи постоянно ограничивают вашу производительность, переход на прямой привод имеет немедленный финансовый смысл. Если механический износ и люфт приводят к неприемлемому падению производительности и отклонениям при контроле качества, устранение механического трения навсегда решает основную проблему.

Примите решительные меры, проконсультировавшись с сертифицированными специалистами по управлению движением. Не пытайтесь угадать ваши требования к размеру. Запросите индивидуальный профиль размеров на основе вашего точного веса полезной нагрузки, желаемых профилей ускорения и динамических рабочих циклов. Составьте план прогнозируемого повышения операционной эффективности, чтобы окончательно оправдать первоначальные инвестиции в проектирование и оборудование для вашего руководства.

Часто задаваемые вопросы

Вопрос: В чем разница между линейным двигателем и линейным приводом?

Ответ: Линейный двигатель сам по себе представляет собой электромагнитный механизм с прямым приводом. Он состоит исключительно из магнитной дорожки и узла катушки. Линейный привод представляет собой законченную комплексную систему. Часто используется традиционный роторный двигатель, вращающий механический винт внутри корпуса, или может быть встроен трубчатый механизм с прямым приводом. Приводы обычно включают в себя встроенные направляющие, подшипники и структурные опоры, готовые к немедленному монтажу.

Вопрос: Теряют ли линейные двигатели с постоянными магнитами свой магнетизм со временем?

О: При нормальных рабочих температурах магнитная деградация практически незначительна в течение всего срока службы машины. Однако если двигатель превышает строгие температурные ограничения и сильно перегревается, внутренние неодимовые магниты могут подвергнуться необратимому размагничиванию. Поддержание правильных протоколов охлаждения и соблюдение ограничений рабочего цикла полностью предотвращает это необратимое повреждение.

Вопрос: Могут ли линейные двигатели работать в грязных или суровых промышленных условиях?

Ответ: Да, но вы должны принять определенные структурные меры предосторожности. Пыль черных металлов представляет собой серьезную проблему, поскольку она активно притягивается к открытым магнитным дорожкам, закупоривая прецизионный воздушный зазор. В таких суровых условиях необходимо использовать полностью закрытые трубчатые конструкции или устанавливать защитные сильфоны под давлением на плоские направляющие, чтобы гарантировать абсолютную надежность.

Вопрос: Почему линейным двигателям требуются более сложные сервоприводы?

Ответ: Без механического демпфирования, трения или согласования инерции, обеспечиваемых стандартной коробкой передач или шарико-винтовой парой, привод управляет всем напрямую. Сервопривод должен обеспечивать высокодинамичную мгновенную регулировку в реальном времени для управления инерцией нагрузки и поддержания стабильности положения. Это требует значительно более высокой вычислительной мощности, более высокой скорости обновления и тщательно настроенных контуров управления.
