Какие варианты связи имеют значение при выборе промышленных приводов?

Промышленная коммуникация редко функционирует как просто второстепенная задача ИТ. Он действует как критическая эксплуатационная зависимость, определяющая общую эффективность оборудования (OEE). От того, как разговаривают устройства, зависит, насколько хорошо работает все ваше предприятие.

Высокопроизводительные моторные приводы не могут обеспечить высокую отдачу при изолированности. Несовпадающие протоколы приводят к скрытым подтверждениям связи ПЛК. Они вызывают серьезные узкие места в данных и невероятно сложные сценарии устранения неполадок. Инженерам часто сложно диагностировать периодические неисправности, когда сети не могут обрабатывать основной трафик.

Выбор правильного интерфейса связи требует баланса существующей архитектуры управления, конкретных требований к пропускной способности данных и долгосрочной масштабируемости. Вы должны избегать чрезмерной разработки простых приложений и одновременно обеспечивать безопасность сложных. В этом руководстве рассматриваются точные протоколы, топологии и структуры принятия решений, необходимые для уверенного выбора оборудования промышленной сети.

Ключевые выводы

• Современный промышленный Ethernet (PROFINET, EtherNet/IP, EtherCAT) обеспечивает детерминированное управление и обширные диагностические данные, но устаревшие полевые шины остаются пригодными для простых низкоосных приложений.
• Выбор протокола напрямую влияет на время интеграции; Совместимость с собственной экосистемой снижает потребность в шлюзовых устройствах и пользовательском картографировании.
• Системы погрузочно-разгрузочных работ, особенно те, в которых используется моторизованный роликовый привод, требуют определенной сетевой топологии (например, последовательного подключения) для минимизации прокладки кабелей и задержек.
• Учет кибербезопасности (изоляция сети OT) и диагностической доступности предотвращает дорогостоящую модернизацию во время ввода в эксплуатацию.

Влияние подключения привода к ПЛК для бизнеса

Определение успешных промышленных коммуникаций начинается с четких и измеримых результатов. Хорошая связь значительно ускоряет скорость ввода в эксплуатацию. Это гарантирует детерминированное время отклика для точного движения. Это также обеспечивает быстрое восстановление после возникновения аномалий. Менеджеры должны оценивать сети на основе того, насколько быстро технические специалисты смогут заменить вышедший из строя узел и возобновить производство.

Плохая интеграция влечет за собой серьезные штрафы. Узкие места интеграции проявляются в досадных задержках опросов. Контроллеры с трудом ждут реакции привода. Несоответствие электронного паспорта данных (EDS) или общего описания станции (GSD) вызывает немедленную головную боль при настройке. Задержка преобразования протокола приводит к неприемлемой задержке в приложениях высокоскоростной сортировки. Шлюзы, соединяющие несовместимые сети, часто маскируют основные обрывы связи.

Мы должны изменить наш взгляд на оперативные данные. Отношение к сетевому трафику как к простым командам «старт/стоп/скорость» ограничивает потенциал системы. Данные представляют собой мощный актив. Современные сети позволяют осуществлять непрерывный мониторинг состояния. Они передают текущие показатели потребления тока непосредственно в ПЛК. Они собирают тепловые данные для алгоритмов профилактического обслуживания. Вы можете обнаружить механический износ задолго до того, как катастрофические сбои остановят вашу линию.

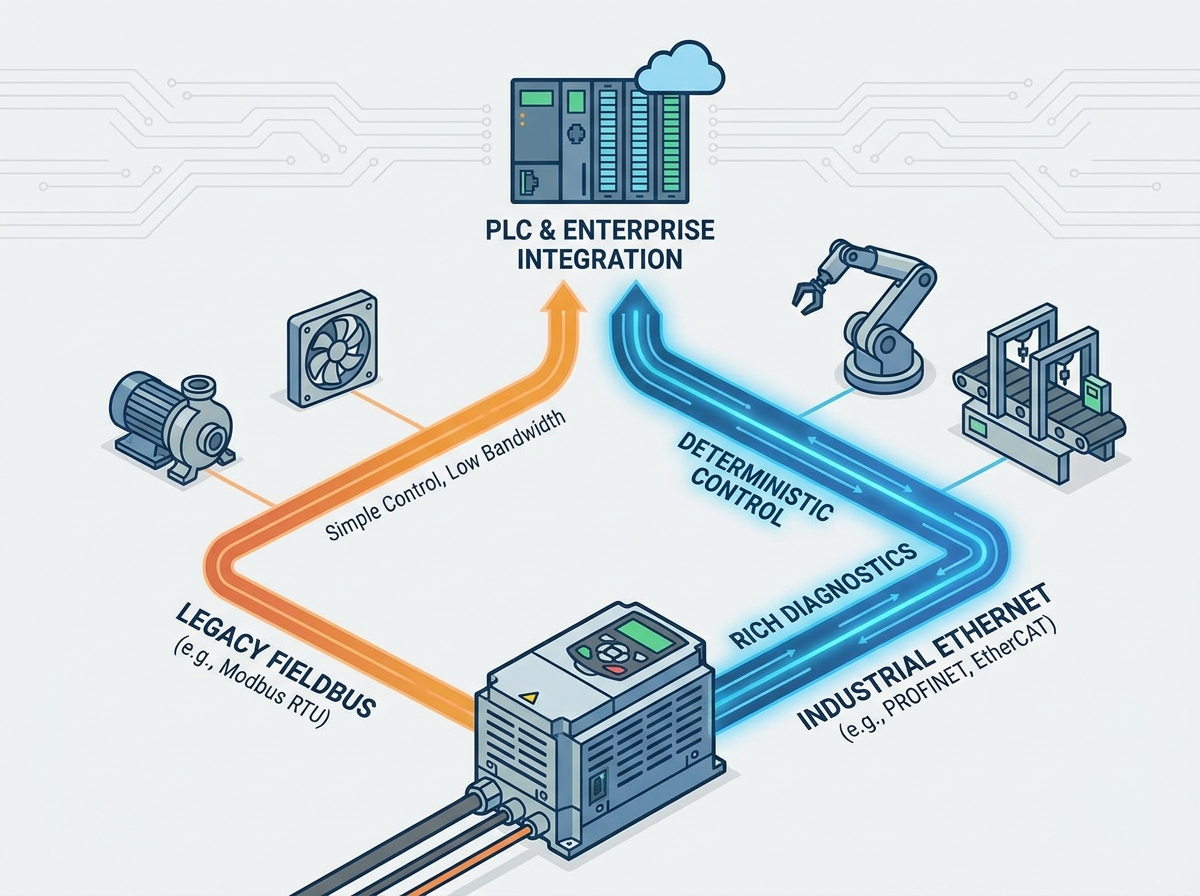

Оценка полевой шины и промышленного Ethernet в моторных приводах

Инженеры постоянно обсуждают преимущества устаревших последовательных сетей по сравнению с современными протоколами Ethernet. Оба варианта выполняют разные роли на современных производственных площадках. Понимание их сильных сторон предотвращает дорогостоящие ошибки в спецификациях.

Устаревшие технологии полевых шин

Такие сети, как Modbus RTU, PROFIBUS и DeviceNet, заложили основу автоматизации. Они предлагают невероятно низкие затраты на оборудование. Они остаются высоконадежными даже в условиях электрического шума. Технология Fieldbus обеспечивает достаточную полосу пропускания для базового управления скоростью преобразователя частоты (ЧРП).

Однако устаревшие варианты имеют строгие ограничения. Они страдают от сильно ограниченной пропускной способности. Более медленные скорости передачи данных препятствуют быстрому обмену данными. Масштабирование этих сетей для многоосной синхронизации оказывается исключительно сложной задачей. Они не могут эффективно обрабатывать современные диагностические нагрузки.

Протоколы промышленного Ethernet

PROFINET, EtherNet/IP, EtherCAT и Modbus TCP доминируют при установке нового оборудования. Они обеспечивают исключительно высокую скорость. Они гарантируют детерминированную производительность, необходимую для требовательных сервоприложений. Эти протоколы поддерживают сложные сетевые топологии, включая кольцевую, звездообразную и древовидную структуры. Они плавно интегрируются в более широкие системы мониторинга предприятия.

Вы должны рассмотреть компромиссы. Ethernet требует более высокой начальной стоимости компонентов. Это требует более строгого управления безопасностью ИТ/ОТ. Стандартные кабели Ethernet потенциально подвержены электромагнитным помехам (EMI), если они неправильно экранированы. Проектировщики должны тщательно прокладывать кабели вдали от высоковольтных линий.

Отбор на основе результатов

Сопоставьте выбор протокола с требованиями точности. Используйте стандартный TCP/IP Ethernet для простого мониторинга состояния. Разверните детерминированные протоколы Ethernet, такие как EtherCAT, для синхронизации движения на уровне микросекунд. Приведите свое оборудование в соответствие с реальными требованиями процесса, а не слепо следуйте самому быстрому из доступных стандартов.

Топологии связи для погрузочно-разгрузочных работ и конвейеров

Растянутые конвейерные линии представляют собой уникальную проблему распределенного управления. Традиционные шкафы центрального управления требуют массивных кабельных трасс. Сортировочные предприятия площадью в тысячи квадратных футов требуют более разумной архитектуры. Децентрализация узлов управления значительно сокращает занимаемую площадь.

Интеграция моторизованного роликового привода меняет схему погрузочно-разгрузочных работ. Эти устройства имеют встроенные узлы связи непосредственно на фурнитуре катка. Они исключают централизованные шкафы с частотно-регулируемым приводом. Вы распределяете разведданные прямо в месте действия.

В таких средах лучше всего подходят шлейфовые топологии. Линейные сети соединяют один ролик напрямую с другим. Эта структура значительно уменьшает общую длину кабеля. Это упрощает поиск и устранение неисправностей, поскольку технические специалисты используют единую физическую линию. Однако обрыв одного провода может вывести из строя последующие устройства. Инженеры снижают этот риск, используя кольцевую топологию для критических зон.

Новые однокабельные решения произвели революцию в скорости установки. Такие технологии, как EtherCAT P, объединяют подачу питания и высокоскоростную связь в одном кабеле. IO-Link служит аналогичной цели для простых сетей датчиков и исполнительных механизмов. Они обеспечивают непрерывную диагностику без отключения отдельных линий питания и передачи данных. Вы снижаете трудозатраты на установку и одновременно повышаете видимость диагностики на распределенных дисках.

Реалии реализации: диагностика, EMI и кибербезопасность

Реальные заводские цеха представляют собой враждебную среду. Оборудование должно выдерживать электрические помехи и постоянные киберугрозы. Предвидение этих проблем обеспечивает плавный ввод в эксплуатацию и надежную долгосрочную эксплуатацию.

Устранение ошибок связи

Приводы генерируют огромное количество электрического шума. Частоты переключения инвертора создают электромагнитные помехи (EMI). Этот шум часто повреждает сетевые пакеты. Вы предотвращаете распространенные ошибки тайм-аута привод-ПЛК, устраняя контуры заземления. Правильно устанавливайте экранированную витую пару. Убедитесь, что полоски заземления касаются экрана кабеля непосредственно в точке входа в шкаф. Расстояние между проводами связи и выводами питания двигателя должно составлять не менее восьми дюймов.

Диагностическая прозрачность

Неизбежно возникнут сбои в сети. То, как ваша система сообщает об этих неисправностях, определяет продолжительность простоя. Оценивайте приводы на основе их диагностической прозрачности. Они должны передавать четкие текстовые коды неисправностей в ПЛК или HMI. Технические специалисты никогда не должны видеть неясные шестнадцатеричные коды, требующие ручного поиска. Понятные сообщения, такие как «Потеря фазы на приводе 4», мгновенно ускоряют время ремонта.

Соответствие требованиям кибербезопасности OT

Подключение накопителей к заводским сетям приводит к серьезным уязвимостям безопасности. Хакеры, атакующие промышленные системы, часто используют незащищенные полевые устройства. Вы должны оценить модули связи привода на предмет соответствия современным стандартам промышленной безопасности. МЭК 62443 обеспечивает надежную основу для защиты сетей автоматизации.

Гигиена сети остается неизменной. Отключите неиспользуемые физические порты на ваших модулях связи. Используйте управляемые промышленные коммутаторы для реализации виртуальных локальных сетей (VLAN). Полностью изолируйте приводные сети от корпоративного ИТ-трафика. Такое разделение не позволяет вредоносному ПО проникнуть в операционную технологическую среду.

Схема принятия решений для определения связи с приводом

При выборе интерфейсов связи не следует полагаться на догадки. Следование структурированной методологии гарантирует соответствие возможностей оборудования и требований процесса.

1. Шаг 1: Согласование экосистемы ПЛК. Сопоставьте свои собственные протоколы с главным контроллером. Системы Rockwell и Allen-Bradley изначально используют EtherNet/IP. В средах Siemens оптимально используется PROFINET. Системы Beckhoff в значительной степени полагаются на EtherCAT. Соответствие собственной экосистеме исключает необходимость настройки шлюза.
2. Шаг 2. Требования к пропускной способности и опросу. Тщательно рассчитайте ожидаемую полезную нагрузку данных. Определите точное время цикла. Действительно ли приложению нужна частота обновления 1 мс для точного движения? Достаточно ли частоты опроса 100 мс для простого управления вентилятором? Чрезмерное указание пропускной способности приводит к ненужной трате ресурсов.
3. Шаг 3. Перспективы в сравнении с затратами. Оцените преимущества многопротокольных или модульных карт связи. Модульные карты позволяют вносить изменения в сеть позже, не заменяя весь диск. Сопоставьте эту гибкость с присущим риском привязки к поставщику.
4. Шаг 4: Составление шорт-листа. Создайте стандартизированную матрицу оценки поставщиков. Отдайте приоритет встроенной интеграции. Проверьте доступность местной технической поддержки на этапе ввода в эксплуатацию. Проверьте наличие заранее написанных функциональных блоков или дополнительных инструкций (AOI).

Заключение

Аппаратура связи действует как центральная нервная система промышленного движения. Рассматривая выбор сети как основную инженерную задачу, можно предотвратить катастрофические задержки при вводе в эксплуатацию. Правильный выбор интерфейса открывает доступ к ценным данным профилактического обслуживания, обеспечивая при этом безупречную синхронизацию.

Инженеры должны заранее проверять текущие возможности ПЛК. Прежде чем окончательно определиться со спецификациями электропривода, просмотрите свои цели по регистрации исторических данных. Не ждите завершения механического проектирования, чтобы выбрать сетевые протоколы.

Примите меры к своему следующему проекту заранее. На этапе разработки концепции проконсультируйтесь со специализированным системным интегратором. Ознакомьтесь с подробными техническими характеристиками совместимых приводов. Убедитесь, что все устройства в вашей сети свободно говорят на одном языке.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать несколько протоколов связи в одной промышленной сети?

О: Да, но для этого требуются управляемые промышленные коммутаторы и тщательная сегрегация сетей (VLAN), чтобы предотвратить прерывание стандартного трафика TCP/IP пакетов детерминированного управления движением.

Вопрос: В чем разница между Modbus RTU и Modbus TCP для моторных приводов?

О: Modbus RTU работает через последовательные соединения (RS-485), которые медленнее, но устойчивы к помехам. Modbus TCP инкапсулирует протокол в стандартный Ethernet, предлагая значительно более высокие скорости и более простую интеграцию в современные производственные сети.

Вопрос: Как предотвратить потерю связи между моим ПЛК и ЧРП?

О: Обеспечьте правильное разделение низковольтных кабелей связи от высоковольтных проводов двигателя, используйте экранированную витую пару, правильно заземлите привод и проверьте настройки сетевого контроля/тайм-аута в ПЛК.

Вопрос: Подходит ли IO-Link для управления основным приводом двигателя?

О: IO-Link очень эффективен для параметризации и диагностики простых компонентов (например, моторизованного роликового привода или небольшого частотно-регулируемого привода), но ему не хватает детерминированной скорости, необходимой для высокоточной многоосной сервосинхронизации.
