Как выбрать линейный двигатель с постоянными магнитами для проектов автоматизации

Сегодня инженеры по автоматизации переживают критический переход. Мы быстро переходим от традиционных поворотных к линейным приводам, таким как ШВП, к передовой технологии прямого привода. Этот сдвиг напрямую отвечает неослабевающей потребности отрасли в сокращении времени цикла и значительно ужесточении производственных допусков. Однако правильное выполнение этого механического перехода имеет огромное значение. Чрезмерная спецификация вашей системы с прямым приводом приводит к ненужным капитальным затратам и потере ценной площади машины. И наоборот, недостаточная спецификация вашего оборудования приводит к катастрофическим термическим сбоям и гарантирует, что вы не достигнете целевых показателей пропускной способности. В этом руководстве представлена ​​пошаговая схема проектирования и оценки бизнеса. Это поможет вам выбрать линейный двигатель с постоянными магнитами , который идеально соответствует вашим конкретным требованиям к автоматизации. Вы узнаете, как сбалансировать динамические профили сил, выбирать сложные топологии и эффективно оценивать возможности поставщиков.

Ключевые выводы

• Топология определяет применение. Выбор между линейными двигателями с железным сердечником и безжелезными линейными двигателями с постоянными магнитами определяет базовые параметры зубчатого момента, непрерывной силы и управления температурой.
• Сила против тепловых реалий: При выборе размеров необходимо отдавать предпочтение непрерывной силе среднеквадратического значения (RMS) над пиковой силой, чтобы предотвратить деградацию магнита.
• Интеграция — это истинная стоимость: общая стоимость владения (TCO) зависит не только от аппаратного обеспечения двигателя, но и от соответствия энкодера, возможностей настройки привода и управления кабельными трассами.
• Оценка поставщиков: короткий список партнеров основан на эмпирическом программном обеспечении для определения размеров, локализованной поддержке и наличии предварительно интегрированных линейных ступеней по сравнению с необработанными компонентами двигателя.

Определение критериев успеха автоматизации

Прежде чем изучать подробные электромагнитные характеристики, вы должны определить основную бизнес-задачу. Инженеры часто сразу же приступают к расчетам, не устанавливая основные цели проекта. Сначала вам следует определить основную движущую силу вашего обновления автоматизации. Вы разрабатываете высокоскоростную упаковочную машину, требующую высокой производительности? Вам нужна точность нанометрового уровня для инструмента контроля полупроводниковых пластин? Возможно, ваше предприятие просто хочет значительно сократить время простоя при обслуживании. Установите эти всеобъемлющие параметры заранее, чтобы руководствоваться ими при принятии технических решений.

Устаревшие механические системы часто не отвечают современным производственным требованиям. Традиционные установки основаны на роторных двигателях, соединенных с ремнями или шариковыми винтами. Эти механизмы по своей сути создают механический люфт. Они страдают от эластичности и механического накручивания во время быстрых профилей ускорения. Подшипники, муфты и ремни непрерывно изнашиваются в течение миллионов циклов. Применяя линейные двигатели , вы полностью устраняете эти проблемные механические посредники. Технология прямого привода соединяет полезную нагрузку непосредственно с движущимся магнитным полем. Вы достигаете нулевого механического люфта и удаляете компоненты физического износа из первичной трансмиссии.

Прежде чем создавать модель САПР, необходимо установить жесткие ограничения на уровне системы. Тщательно наметьте доступные ограничения по высоте Z. Компоненты с прямым приводом часто требуют других пространственных объемов, чем тонкие ШВП. Ограничения по движущейся массе также определяют ограничения вашего дизайна. Тяжелая полезная нагрузка снижает собственную частоту системы и сильно усложняет настройку привода. Кроме того, оцените свои экологические опасности. Применения в чистых помещениях требуют строгих ограничений на образование частиц. В условиях тяжелой механической обработки компоненты подвергаются воздействию охлаждающей жидкости и токопроводящей пыли, что требует применения надежных стратегий герметизации.

Основные параметры и критерии производительности

Точный размер определяет долгосрочную надежность машины. Вы должны понимать огромную разницу между постоянной силой (Fc) и пиковой силой (Fp). Самый важный шаг при выборе размера — это расчет точного профиля движения. Вам необходимо наметить фазу ускорения, фазу постоянной скорости, фазу замедления и время задержки. Эта математическая карта позволяет вам определить среднеквадратическую непрерывную силу (RMS). Расчет среднеквадратичного значения гарантирует, что двигатель сможет поддерживать непрерывную, повторяющуюся работу, не превышая максимальные температурные пороги.

Многие младшие инженеры допускают критическую ошибку при составлении спецификации. Для определения размера своего приложения они полагаются исключительно на показатели пиковой силы. Пиковая сила представляет собой максимальный электрический ток, который могут выдержать катушки, прежде чем произойдет быстрое термическое разрушение. Двигатель может поддерживать такую ​​огромную мощность всего лишь доли секунды. Использование пиковых характеристик для профилей непрерывного движения гарантирует быстрые тепловые сбои и катастрофические отказы оборудования.

Высокоскоростное позиционирование требует пристального внимания к скорости, ускорению и рабочему циклу. Чтобы оптимизировать динамический отклик, вам следует активно минимизировать массу первичной части, известной как форсёр. Более легкая движущаяся масса значительно снижает необходимую силу ускорения. Это сокращение снижает общее выделение тепла и сокращает время стабилизации в конце быстрого перемещения.

Возможности точности полностью зависят от выбранного вами контура обратной связи. Система прямого привода не может позиционировать себя вслепую. Это полностью зависит от линейного энкодера. Требования к разрешению строго диктуют выбор кодера. Оптические энкодеры обеспечивают разрешение нанометрового уровня, что делает их идеальными для метрологических систем. Однако они по-прежнему очень чувствительны к окружающей пыли и вибрации машины. Магнитные энкодеры обеспечивают огромную надежность в суровых условиях, хотя обычно они обеспечивают разрешение на уровне микрометра.

Ironcore против Ironless: выбор правильной топологии

Выбор подходящей электромагнитной топологии определяет базовую производительность вашей машины. Этот выбор в основном определяет жесткость крутящего момента, постоянную силу усилия и стратегии управления температурным режимом. По сути, вы выбираете между двумя доминирующими архитектурными стилями.

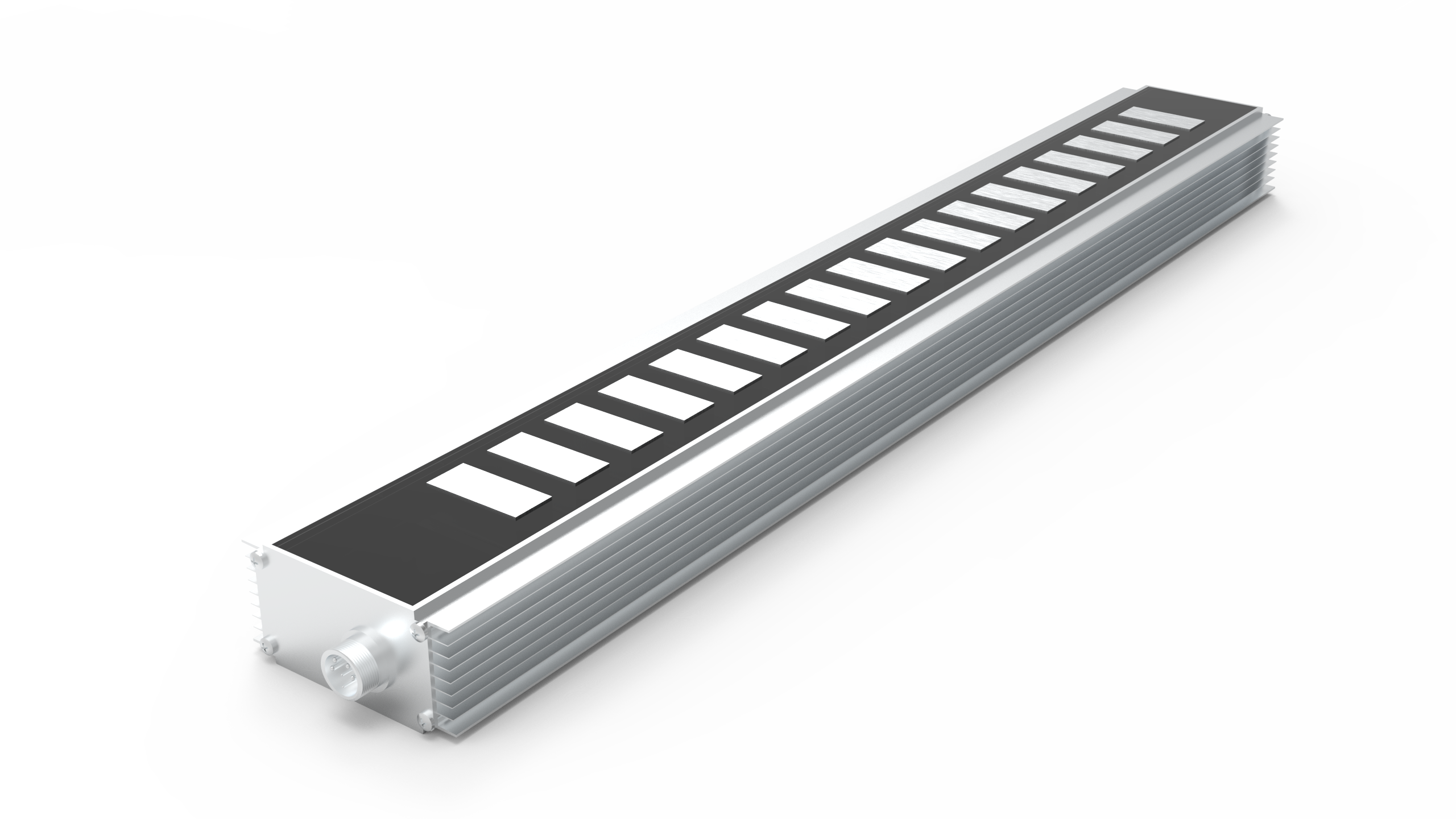

Линейные двигатели Ironcore

В этих двигателях используются медные катушки, намотанные непосредственно на ламинированные сердечники из кремниевой стали. Весь первичный узел взаимодействует с одной плоской дорожкой постоянного магнита.

• Механизм: катушки намотаны вокруг пластин кремнистой стали, взаимодействующих с одной магнитной дорожкой.
• Плюсы: Они обеспечивают невероятно высокую плотность усилия при компактных размерах. Железный сердечник действует как естественный теплоотвод, обеспечивая превосходное рассеивание тепла. Вы получаете меньшие финансовые вложения на каждый ньютон создаваемой силы.
• Минусы/риски: они страдают от внутреннего крутящего момента. Когда железный сердечник проходит через чередующиеся магнитные полюса, он создает пульсацию силы. Между катушкой и магнитной дорожкой существуют высокие силы притяжения. Это чрезвычайное магнитное притяжение требует использования прочных направляющих подшипников для предотвращения механического заедания.
• Лучшее решение: станки, упаковка для тяжелых грузов и общая промышленная автоматизация.

Безжелезные (U-образные) линейные двигатели

В этих конструкциях используются катушки, залитые эпоксидной смолой, которые подвешиваются между двумя обращенными друг к другу дорожками постоянных магнитов, расположенными в U-образной форме. Первичный двигатель абсолютно не содержит железа.

• Механизм: катушки, залитые эпоксидной смолой, перемещающиеся между двумя обращенными друг к другу дорожками постоянных магнитов.
• Плюсы: Они обеспечивают нулевой крутящий момент, обеспечивая сверхплавное движение. Между катушкой и гусеницами не возникает сил притяжения. Движущаяся масса остается исключительно легкой.
• Минусы/риски: они обеспечивают меньшую общую плотность силы по сравнению с моделями с железным сердечником. Управление температурным режимом значительно сложнее, поскольку тепло остается внутри эпоксидной смолы. Вы столкнетесь с более высокими первоначальными инвестициями в компоненты из-за требований к двойной магнитной дорожке.
• Лучшее решение: производство полупроводников, прецизионная метрология и проверка плоских дисплеев.

Сравнение производительности

Функция	Топология Ironcore	Топология Ironcore
Плотность силы	Очень высокий	Умеренный
Зубчатый крутящий момент	Присутствует (Требуется компенсация)	Ноль (по сути гладкий)
Привлекательная сила	Очень высокая (требуются прочные подшипники)	Ноль
Тепловое рассеяние	Отлично (железо действует как радиатор)	Плохо (тепло задерживается в эпоксидной смоле)
Движущаяся масса	Тяжелый	Свет

Реалии реализации: управление температурным режимом и настройка привода

Внедрение оборудования с прямым приводом создает уникальные физические проблемы в заводских цехах. Термическая деградация представляет собой наиболее серьезный эксплуатационный риск. Высокопроизводительные системы с прямым приводом в значительной степени полагаются на неодимовые магниты. Эти редкоземельные магниты остаются очень уязвимыми к повышенным температурам. Выход магнитов за пределы безопасного рабочего предела приводит к необратимому размагничиванию. Вы должны реализовать точную стратегию охлаждения на раннем этапе проектирования. Естественная конвекция достаточна для операций с низкой нагрузкой. Принудительное воздушное охлаждение расширяет границы непрерывной силы. Контуры жидкостного охлаждения максимизируют стабильную производительность, но они значительно увеличивают занимаемую площадь системы и усложняют водопровод.

Настройка сервоприводов представляет собой еще одну суровую реальность во время ввода машины в эксплуатацию. В стандартных роторных системах используются редукторы для маскировки несоответствия инерции нагрузки. В системах с прямым приводом такое механическое уменьшение отсутствует. Двигатель напрямую ощущает каждую унцию инерции нагрузки. Сервоприводы должны мгновенно устранять эти агрессивные несоответствия. Настройка требует внедрения режекторных фильтров и управления сложными графиками Боде. Вы должны убедиться, что ваш сервопривод имеет достаточную пропускную способность обработки для обработки этих необработанных, неконтролируемых нагрузок.

Не игнорируйте прокладку кабелей. Высокогибкие кабельные трассы часто представляют собой первую точку катастрофического отказа в высокоскоростных приложениях. Инженеры часто недооценивают физическую нагрузку, приложенную к кабелям, движущимся со скоростью пять метров в секунду. Вы должны строго соблюдать требования к минимальному радиусу изгиба, предоставленные производителями кабелей. Кроме того, масса движущихся тросов должна учитываться при расчете динамического ускорения.

Безопасность и соблюдение требований требуют строгого внимания. При внезапном отключении питания двигатель теряет всю электромагнитную удерживающую силу. Вертикальные приложения требуют немедленного предотвращения падения. Необходимо установить пневматические противовесные цилиндры или активные магнитные пружины. Всегда используйте надежные механические тормоза для фиксации полезной нагрузки. Убедитесь, что все компоненты имеют необходимые сертификаты CE, UL и RoHS для обеспечения глобального соответствия.

Оценка компонентов и системная интеграция

Приобретение технологии прямого привода требует оценки скрытых препятствий интеграции. Вы стоите перед принципиальным выбором: закупить необработанные компоненты или купить полностью интегрированную сцену. Разработка индивидуальной сцены включает в себя приобретение алюминиевых профилей, линейных направляющих, оптических энкодеров и катушек двигателя отдельно. Этот маршрут требует сотен часов машиностроения. Покупка предварительно собранного линейного столика перекладывает бремя настройки и интеграции обратно на производителя. Это значительно сокращает ваши инженерные накладные расходы и время выхода на рынок.

Тщательно оцените инженерное программное обеспечение поставщика. Авторитетный производитель предоставляет эмпирическое запатентованное программное обеспечение для определения размеров. Это программное обеспечение должно динамически моделировать тепловое поведение на основе импортированного профиля движения. Он должен точно моделировать тепловые постоянные времени. Использование статических таблиц данных в формате PDF для динамического температурного определения размеров часто приводит к сбою системы.

Используйте структурированную логику составления короткого списка для оценки потенциальных партнеров:

1. Прозрачность констант: публикует ли поставщик четкие константы двигателя? Вам нужны точные значения силы на ампер и абсолютного термического сопротивления.
2. Совместимость приводов: предлагают ли они совместимые сервоприводы? Ищите приводы, предлагающие усовершенствованные алгоритмы компенсации зубцов и высокочастотные контуры управления.
3. Логистика и поддержка: Можете ли вы проверить сроки выполнения заказов в их цепочке поставок? Убедитесь, что они предлагают локализованную техническую поддержку для ввода в эксплуатацию и устранения неполадок на месте.

В качестве следующего практического шага соберите точные параметры движения. Задокументируйте максимальную массу полезной нагрузки, точную длину хода и быстрое время перемещения. Предоставьте этот строгий набор данных поставщикам, включенным в короткий список, чтобы начать официальное обсуждение проверки концепции.

Заключение

Выбор правильного привода с прямым приводом остается задачей строгого инженерного баланса. Вы должны тщательно сопоставить плотность исходной силы с нанометровой точностью и неизбежными тепловыми ограничениями. Для успешного внедрения необходимо рассматривать двигатель, сервопривод, энкодер и механические направляющие как единую взаимозависимую экосистему. Изоляция этих компонентов на этапе проектирования приводит к нестабильности и сбоям системы.

Примите меры сегодня, чтобы обеспечить безопасность параметров вашего проекта. Загрузите подробный контрольный список размеров, чтобы определить требования к нагрузке. Используйте собственный онлайн-инструмент выбора двигателя, разработанный поставщиком, чтобы точно смоделировать точный профиль движения. Немедленно свяжитесь со специализированным инженером по применению и предоставьте данные о времени цикла, чтобы приступить к разработке концепции оптимального решения с прямым приводом.

Часто задаваемые вопросы

Вопрос: В чем разница между линейным двигателем переменного тока и линейным двигателем с постоянными магнитами?

Ответ: Большинство современных линейных двигателей с прямым приводом, используемых в высокоточной автоматике, на самом деле представляют собой синхронные двигатели переменного тока с постоянными магнитами. Терминология часто пересекается. «Линейный двигатель» описывает плоскую, развернутую физическую структуру. «Постоянный магнит» определяет тип вторичной дорожки. Они работают на переменном токе (AC), обеспечиваемом сервоприводом для электронной коммутации первичных катушек.

Вопрос: Как снизить крутящий момент в линейном двигателе с железным сердечником?

О: Вы можете решить проблему зубчатого момента как с помощью аппаратного, так и программного обеспечения. Аппаратные решения предполагают перекос магнитов на вторичной дорожке для сглаживания магнитного перехода. Программные решения используют передовые алгоритмы сервопривода. Эти современные приводы отображают специфическую пульсацию силы и создают прогнозируемые противотоки, чтобы динамически компенсировать эффект зацепления.

Вопрос: Можно ли использовать линейные двигатели с постоянными магнитами в вертикальных приложениях (ось Z)?

Ответ: Да, но они требуют соблюдения критически важных мер безопасности. Поскольку в этих двигателях отсутствует механическое трение, потеря мощности означает, что полезная нагрузка немедленно упадет. Вы должны интегрировать пневматические или магнитные системы противовеса для компенсации силы тяжести. Кроме того, установите отказоустойчивые механические тормоза, чтобы закрепить полезную нагрузку во время непредвиденных потерь мощности или аварийных остановок.

Вопрос: Что произойдет, если линейный двигатель перегреется?

О: Перегрев вызывает необратимое размагничивание постоянных магнитов. После размагничивания двигатель теряет способность генерировать заданную силу, что приводит к окончательному выходу из строя оборудования. Чтобы предотвратить это, всегда встраивайте термисторы или датчики PTC непосредственно в узел катушки. Эти датчики обеспечивают критически важную защиту на уровне привода, отключая мощность до того, как будут нарушены температурные пределы.
