Линейный двигатель с постоянными магнитами и роторный двигатель: ключевые различия для инженеров

Современная инженерия требует более быстрого и точного управления движением. Вам нужны системы, расширяющие границы без механических поломок. Традиционные роторные конфигурации в значительной степени полагаются на шариковые винты, реечные механизмы или зубчатые ремни. Эти механические связи естественным образом вызывают трение, люфт и длительный износ. Отрасль продолжает переходить к решениям с прямым приводом, чтобы преодолеть эти стойкие физические ограничения. Мы видим все более широкое внедрение линейных топологий с прямым приводом в сфере автоматизации высокого класса.

Этот переход помогает инженерам устранять сложные узкие места в пропускной способности. Мы сравним традиционные роторные конструкции с альтернативами с прямым приводом. Вы узнаете, как оценивать критические показатели производительности, температурные ограничения и требования к интеграции. Наше объективное сравнение поможет вам выбрать оптимальный тип двигателя на основе прецизионных порогов и профилей нагрузки. Это руководство поможет вам принять уверенные инженерные решения для вашего следующего проекта прецизионного приложения.

Ключевые выводы

• Преимущество прямого привода: линейные двигатели с постоянными магнитами исключают механическую передачу, устраняя люфт и податливость системы движения.
• Потолок производительности: линейные двигатели обеспечивают значительно лучшее время ускорения и стабилизации, тогда как роторные двигатели остаются доминирующими в приложениях с высоким крутящим моментом и большими нагрузками.
• Сложность интеграции: линейные системы требуют усовершенствованного управления температурным режимом, линейных энкодеров высокого разрешения и сложной сборки из-за сильных сил магнитного притяжения.
• Динамика затрат: роторные системы выигрывают по первоначальным капитальным затратам; линейные двигатели выигрывают по эксплуатационным расходам и долгосрочной надежности в условиях большого количества циклов.

Механическое переключение передач: прямой привод против механической трансмиссии

Традиционные архитектуры роторных двигателей в значительной степени полагаются на вторичные механические связи. Инженеры обычно используют ходовые винты, зубчатые ремни или коробки передач для преобразования вращательного движения в линейное. Любое механическое соединение накладывает физические ограничения на вашу систему. Вы создаете трение, механическую эластичность и микроскопический износ каждый раз, когда шестерни зацепляются или натягиваются ремни. Эти элементы со временем ухудшают точность системы. Они также требуют частого технического обслуживания, чтобы предотвратить катастрофические механические неисправности во время производства.

Подход с прямым приводом полностью исключает эти вторичные компоненты механического преобразования. Вы можете представить себе линейный двигатель с постоянными магнитами как традиционный роторный двигатель, разрезанный и развернутый в плоском виде. Статор становится неподвижной магнитной дорожкой. Ротор становится движущейся силовой катушкой. Электромагнитная сила действует непосредственно на полезную нагрузку. Вы полностью исключаете промежуточную механическую передачу.

Это структурное различие решает серьезную инженерную проблему. Механическое преобразование является серьезным препятствием для производительности и точности. Передовое производство и контроль полупроводников требуют точности нанометрового уровня. Механическая податливость шарико-винтовых пар делает время стабилизации неприемлемо долгим. Решения с прямым приводом исключают это соответствие. Они позволяют машинам быстрее индексировать, получать более четкие изображения контроля и значительно увеличивать общую производительность предприятия.

Сравнение производительности в приложениях точного позиционирования

Точность и повторяемость позиционирования подчеркивают наиболее явные различия между этими двумя технологиями. Роторные системы строго ограничены точностью шага винта и механическим люфтом. Даже самые прецизионные шлифованные ШВП страдают от теплового расширения при работе на высоких скоростях. Это расширение смещает механический шаг, разрушая субмикронную повторяемость. И наоборот, линейные системы с прямым приводом полностью полагаются на разрешение линейного энкодера и полосу пропускания контроллера. Они обычно достигают истинной субмикронной точности, поскольку никакие механические связи не искажают контур обратной связи по положению.

Профили скорости и ускорения также сильно различаются. Инженеры часто ограничивают скорость вращения роторной системы, чтобы избежать критического порога скорости ШВП. Если скорость винта превысит его критическую скорость, это приведет к биению и сильной вибрации. Архитектуры с прямым приводом не ограничены механическими ограничениями вращения. Их скорость обычно превышает 5 метров в секунду. Кроме того, они легко достигают ускорения в 10 G, обеспечивая молниеносную скорость индексации.

Характеристики силы и грузоподъемности отдают предпочтение традиционным системам в особых условиях. Роторные конструкции обеспечивают превосходное механическое преимущество за счет редуктора. Они превосходно справляются с перемещением массивных грузов с высоким коэффициентом трения по вертикали или по горизонтали. Архитектуры с прямым приводом обеспечивают невероятно высокие пиковые усилия, но обычно обеспечивают меньшую плотность постоянной силы по сравнению с редукторными установками. Инженеры должны тщательно рассчитывать среднеквадратичные (RMS) силы, чтобы предотвратить перегрев катушки прямого привода при постоянных тяжелых нагрузках.

Таблица: Сравнение показателей производительности

Метрический	роторный двигатель (ШВП)	Линейный двигатель с постоянными магнитами
Точность позиционирования	Ограничено люфтом и шагом винта.	Ограничено только разрешением энкодера
Максимальная скорость	Обычно < 2 м/с (предел биения винта)	Регулярно > 5 м/с
Ускорение	От низкого до среднего (1–2 G)	Чрезвычайно высокая (> 10 G)
Плотность постоянной силы	Высокий (с использованием редуктора)	Умеренный (ограничен прямым нагревом змеевика)

Термические, магнитные и реализационные риски

Архитектуры с прямым приводом создают уникальные проблемы реализации, требующие тщательного технического контроля. Управление температурным режимом остается критической проблемой для прецизионных приложений. В установке с прямым приводом силовая катушка соединяется непосредственно с тележкой полезной нагрузки. Тепло сразу передается в структуру приложения. Этот локальный нагрев вызывает тепловое расширение прецизионных инструментов. Инженеры снижают этот риск, используя принудительную подачу воздуха или специальные пластины жидкостного охлаждения, установленные между двигателем и полезной нагрузкой.

Процедуры сборки требуют строгих протоколов безопасности. Между силовым механизмом с железным сердечником и неподвижной магнитной дорожкой существуют высокие силы притяжения. Эти силы существенно усложняют установку. Технические специалисты сталкиваются с серьезной опасностью защемления, если неправильно обращаются с этими магнитными компонентами во время интеграции машины. При соединении катушки с гусеницей необходимо использовать немагнитные прокладки и специальные монтажные инструменты.

Инженеры также должны оценить крутящий момент и пульсацию силы. Зубчатый момент возникает при прохождении катушки со железным сердечником через отдельные магнитные полюса. Это создает прерывистый профиль движения на чрезвычайно низких скоростях. Для решения этой проблемы мы разделяем решения с прямым приводом на два основных варианта:

• Конструкции со стальным сердечником: обеспечивают очень высокую продолжительную силу, но демонстрируют измеримый зубчатый момент. Лучше всего подходит для высокоскоростной двухточечной индексации.
• Конструкция без железа: используйте плоскую катушку, отлитую из эпоксидной смолы, работающую между дорожками двух магнитов. Они создают нулевой крутящий момент. Они превосходно подходят для плавного скоростного сканирования и контроля полупроводниковых пластин.

Оценка соответствия системы и обслуживание жизненного цикла

Надежность системы сильно влияет на ваше окончательное архитектурное решение. Традиционные роторные системы используют широко распространенные компоненты. Несмотря на широкую доступность, эти компоненты требуют строгого графика технического обслуживания. Ходовые винты и линейные подшипники требуют регулярной смазки. Вы должны планировать периодическую замену изношенных механических частей. Этот запланированный простой нарушает круглосуточную производственную среду с высоким циклом. Несоблюдение графиков смазки приводит к быстрой деградации системы.

Конфигурации с прямым приводом представляют собой фундаментальный сдвиг в философии обслуживания машин. Поскольку в этих системах используется настоящее бесконтактное движение, механический износ практически исключен. Единственными контактирующими деталями являются линейные направляющие подшипники, поддерживающие полезную нагрузку. Вы избегаете быстрой деградации, типичной для ШВП, работающих при сильном ускорении.

Однако реализация бесконтактного движения требует интеграции специализированных компонентов. линейные двигатели требуют высокоточных оптических или магнитных линейных весов, работающих по всей длине хода. Вам также понадобятся дорожки из редкоземельных магнитов, охватывающие весь ход. Хотя эти системы практически не требуют обслуживания, их первоначальная интеграция требует высокой точности. Правильно установленные агрегаты с прямым приводом обеспечивают исключительную долгосрочную надежность в течение тысяч часов работы без механического вмешательства.

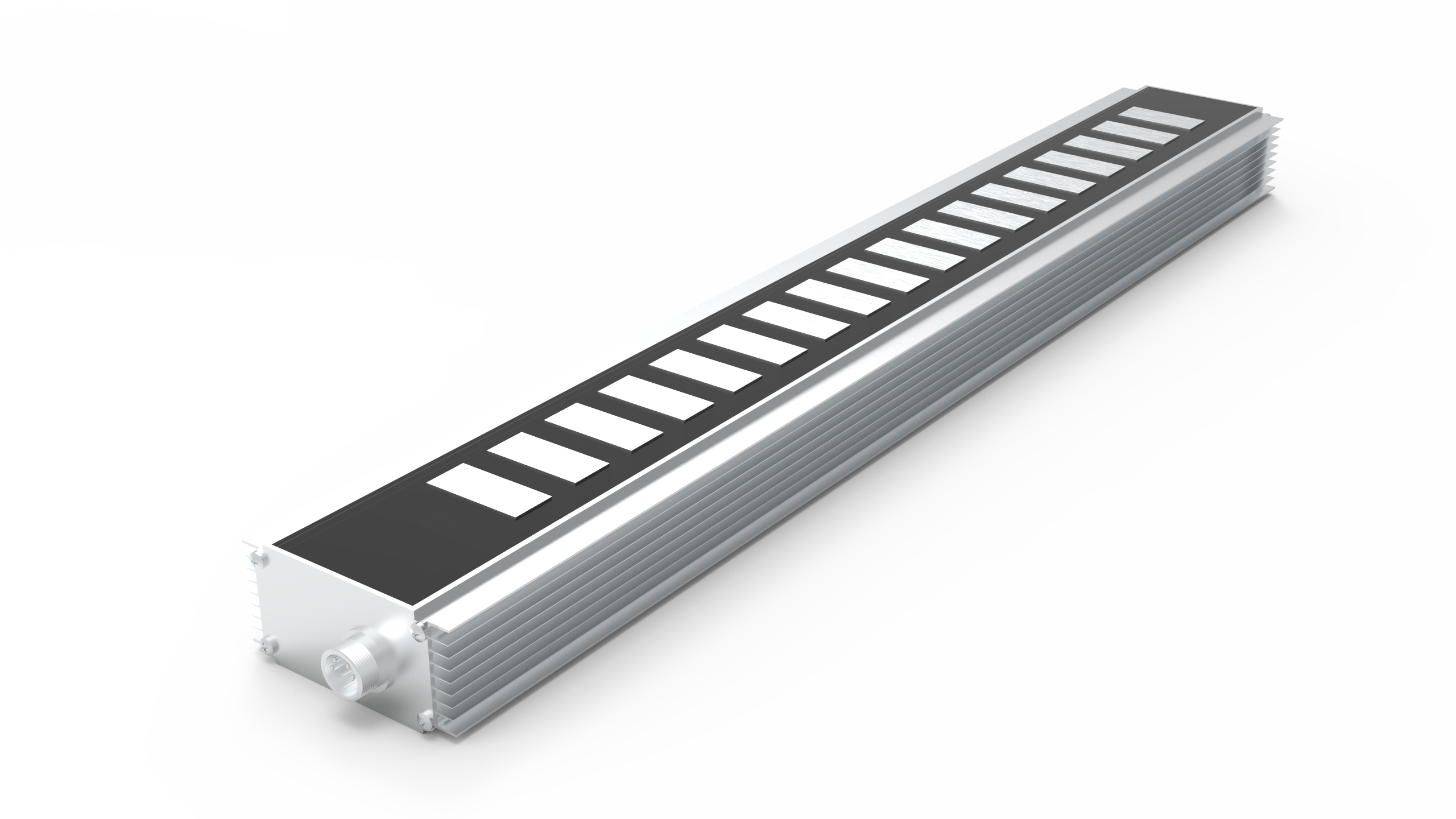

Плоские и трубчатые линейные двигатели с постоянными магнитами

Понимание подклассификации форм-факторов поможет вам подобрать именно то оборудование, которое подойдет для вашего конкретного случая использования. Рынок в основном предлагает плоские и трубчатые конструкции. Каждый из них служит определенной оперативной цели.

Плоские или U-канальные архитектуры доминируют в секторах сверхвысокой точности. Безжелезная конструкция U-образного канала устраняет силы притяжения между катушкой и дорожкой. Такой выбор конструкции снижает нагрузку на подшипник и полностью устраняет пульсации силы. Вам следует указать этот форм-фактор для обеспечения максимальной точности, малой массы полезной нагрузки и приложений, требующих идеальной стабильности скорости. В машинах для полупроводниковой литографии и оптического контроля почти исключительно используются плоские конструкции без железа.

Архитектура трубчатого линейного вала представляет собой совершенно другое ценностное предложение. В этих моделях редкоземельные магниты заключены внутри трубки из нержавеющей стали. Принудительная катушка полностью оборачивается вокруг этого вала. Такая конструкция по своей сути нейтрализует экстремальные радиальные силы притяжения, что делает сборку намного безопаснее. Трубчатые модели служат отличной заменой традиционным пневматическим цилиндрам. Кроме того, их по своей природе легче герметизировать от загрязнений окружающей среды. Многие трубчатые варианты соответствуют требованиям IP67 или IP69K. Это делает их идеальными для пищевой промышленности, упаковки и суровых промышленных условий, где плоские магнитные дорожки могут притягивать разрушительные железные частицы.

Схема принятия решений: как выбрать правильный двигатель

Выбор между вращательным движением и движением с прямым приводом сводится к согласованию физики с требованиями вашего конкретного приложения. Ни одна технология не является универсальным решением. Вы должны оценить свою нагрузку, порог точности и ограничения окружающей среды. Используйте следующие рекомендации для информирования вашего процесса спецификации.

1. Когда следует выбирать роторный двигатель и привод:
   • вы работаете в условиях высокой статической нагрузки или высокого трения, требующих значительного увеличения крутящего момента.
   • Вы проектируете вертикальные оси Z без активного противовеса. Традиционные ходовые винты обеспечивают естественное торможение при потере мощности, предотвращая падение полезной нагрузки.
   • Для вашего проекта требуются стандартные уровни точности (например, ±0,01 мм), при которых механический люфт остается приемлемым.
   • Вам нужна простая интеграция с использованием стандартизированных, готовых механических компонентов.
2. Когда указывать архитектуру с прямым приводом:
   • ваше приложение строго требует точности позиционирования нанометра или субмикрона.
   • Вам нужна высокопроизводительная индексация, включающая чрезвычайно короткие и быстрые перемещения. Решения с прямым приводом минимизируют время стабилизации, увеличивая показатели количества деталей в минуту.
   • Требуемая длина хода превышает механические ограничения ШВП. Гусеницы с прямым приводом могут соединяться бесконечно, не беспокоясь о критических скоростях вращения винтов.
   • Вы работаете в чистых помещениях, соответствующих классификации ISO, или в условиях высокого вакуума. Отказ от механической передачи резко снижает образование вредных частиц.

Заключение

Выбор между механической трансмиссией и прямым приводом редко сводится к тому, какая технология в целом лучше. Это требует тщательного согласования физики двигателя с устойчивостью вашего приложения к люфту, требуемой пропускной способности и ограничениям окружающей среды. Традиционные установки по-прежнему доминируют в приложениях с высоким крутящим моментом и тяжелой грузоподъемностью. Однако архитектуры с прямым приводом открывают беспрецедентную скорость, субмикронную точность и бесконтактную надежность для сложных задач автоматизации.

Ваш следующий шаг потребует практической оценки системы. Сначала наметьте точный профиль движения, включая пиковое ускорение и постоянную среднеквадратичную силу. Затем запросите тепловое моделирование с учетом вашего конкретного рабочего цикла, чтобы обеспечить безопасные рабочие температуры. Наконец, используйте матрицу калькулятора размеров, чтобы сравнить ожидаемое время стабилизации между ШВП и ступенью с прямым приводом. Тщательное внешнее моделирование гарантирует, что вы создадите идеальную архитектуру для решения именно вашей инженерной задачи.

Часто задаваемые вопросы

Вопрос: Испытывают ли линейные двигатели с постоянными магнитами люфт?

О: Нет. Поскольку они имеют прямой привод и не имеют механических компонентов трансмиссии, таких как шестерни или шарико-винтовые передачи, люфт по своей сути исключается из профиля движения.

Вопрос: Может ли линейный двигатель удерживать нагрузку вертикально без питания?

Ответ: Не по своей сути. В отличие от ходового винта, который может самоблокироваться за счет трения, линейные двигатели будут сбрасывать вертикальные нагрузки при потере мощности, если вы не интегрируете внешние пневматические или магнитные тормоза.

Вопрос: Подходят ли линейные двигатели с постоянными магнитами для работы в грязных или суровых условиях?

О: Это зависит от конкретного дизайна. Открытые плоские магнитные дорожки могут притягивать железную пыль, что приводит к быстрому выходу из строя. Для суровых условий эксплуатации необходимо использовать закрытые трубчатые конструкции или системы с защитными крышками класса IP.
