Моторные приводы сортировочных систем: управление, связь и эффективность

Сегодня высокоскоростные сортировочные системы сталкиваются с критическим узким местом. Это редко связано с механической конструкцией лент или желобов. Вместо этого настоящее ограничение заключается в быстроте реагирования и надежности их приводных систем. Поперечные, обувные и всплывающие сортировщики требуют мгновенного времени реакции для поддержания огромных объемов производительности. Модернизация этих линий автоматизации требует изменения в инженерной стратегии. Вы должны выйти за рамки базовых показателей мощности. Современным инженерам необходимо оценить, насколько эффективно приводы справляются с динамическими нагрузками. Они также должны тщательно изучить, как эти подразделения взаимодействуют между системами управления складом и влияют на энергопотребление объекта. Эта статья предоставляет операционным менеджерам объективную основу. Вы узнаете, как оценивать архитектуру приводов, анализировать протоколы интеграции и проверять возможности производителей. Наша цель — помочь вам гарантировать максимальную производительность и исключить дорогостоящие простои. К концу вы будете точно знать, по каким критериям отделяются средние компоненты от высокопроизводительного логистического оборудования.

Ключевые выводы

• Архитектура требует масштабируемости: децентрализованные приводные системы обеспечивают превосходную модульность для крупных сортировочных линий по сравнению с традиционными центральными приводами в шкафах.
• Связь является точкой отказа: синхронизация на миллисекундном уровне через детерминированные сети (EtherCAT, PROFINET) не подлежит обсуждению для сортировки с низким уровнем ошибок.
• Эффективность выходит за рамки паспортных данных: настоящая оптимизация энергопотребления требует оценки стоимости всего жизненного цикла (LCC), включая возможности рекуперации и соответствие IE3/IE4.
• Оценка поставщиков требует скептицизма: надежный производитель электроприводов должен предоставить прозрачные данные о безотказной работе, поддержку междисциплинарной интеграции и доказуемую стабильность цепочки поставок.

Формулирование бизнес-задачи: пропускная способность, OEE и затраты на жизненный цикл

Вы управляете высокоскоростной складской средой, где важна каждая доля секунды. Неточный контроль крутящего момента приводит к катастрофическим ошибкам сортировки. Когда профили ускорения смещаются, пакеты не попадают в предназначенные для них желоба. Скорость рециркуляции резко возрастает. Такое снижение общей эффективности оборудования (OEE) съедает операционную прибыль. Вы должны рассчитать скрытую стоимость микроостановок. Незначительные колебания в моторных приводах умножаются за тысячи часов работы. Они создают огромные узкие места ниже по течению. Пятисекундное застревание на первичном сортировщике с поперечной лентой часто требует десяти минут ручного вмешательства для устранения.

Непрерывная работа также накладывает жесткие температурные ограничения. Большинство крупных сортировочных предприятий работают круглосуточно и без выходных. Компоненты сильно нагреваются. Окружающая жара на складе, зачастую отсутствие агрессивного кондиционирования воздуха, усугубляет эту проблему. Тепло со временем разрушает хрупкую электронику. Вы должны оценить риск отказа привода в экстремальных условиях окружающей среды. Незапланированные простои нарушают всю цепочку поставок. Один вышедший из строя блок может остановить работу всего распределительного центра. Бригады технического обслуживания суетятся, а простаивающие докеры обходятся в тысячи долларов в час.

Команды по закупкам часто смотрят на неправильные цифры. Они сосредоточены исключительно на первоначальных затратах на компоненты для выполнения квартальных бюджетов. Нам нужен другой подход. Вы должны переключить свое внимание на долгосрочный операционный успех. Оцените прямое потребление энергии при различных профилях нагрузки. Внимательно изучите интервалы обязательного технического обслуживания. Измерьте скорость системной интеграции на этапе ввода в эксплуатацию. Эти элементы гораздо точнее определяют истинную рентабельность жизненного цикла, чем первоначальный заказ на поставку.

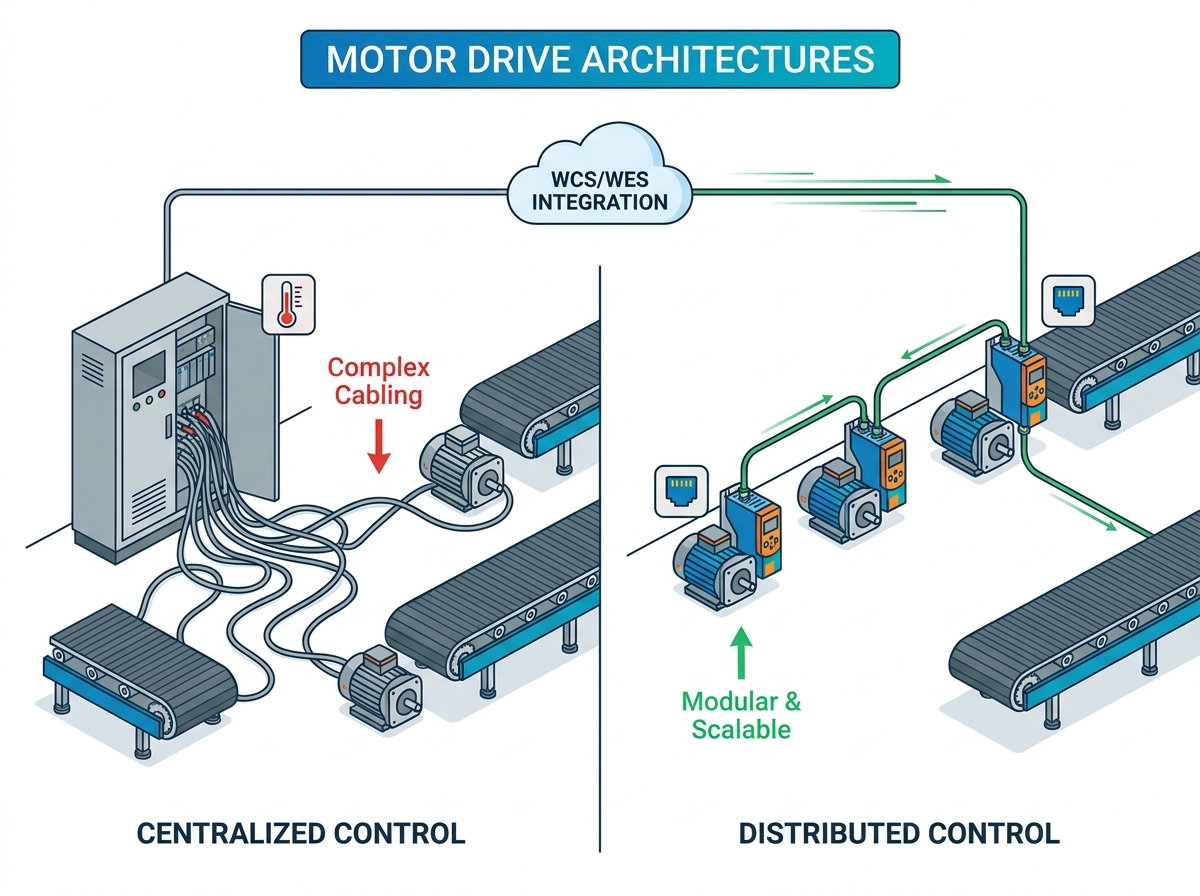

Оценка архитектуры привода: централизованное и распределенное управление

Решение о том, где разместить оборудование, определяет масштабируемость системы. При проектировании сортировочной линии вы сталкиваетесь с двумя основными вариантами. Вы можете установить элементы управления централизованно в больших электрических шкафах. Альтернативно, вы можете распределить их непосредственно на механическом оборудовании.

Централизованное управление остается знакомой топологией для многих устаревших интеграторов. Инженеры размещают несколько блоков управления в одном шкафу с климат-контролем. Этот подход обеспечивает централизованное управление температурным режимом. Вы храните чувствительную электронику вдали от пыли и вибраций. Вы часто видите более низкую стоимость отдельных компонентов. Однако для этого требуется обширная кабельная система. По всему объекту проходят сотни метров экранированного провода, соединяющего шкаф с двигателями. Это создает единые точки отказа. Массивные электрические шкафы также занимают ценную площадь.

Распределенное управление полностью меняет эту динамику. Инженеры устанавливают эти агрегаты непосредственно на двигатель или рядом с ним. Это существенно снижает требования к проводке. Вы получаете модульную архитектуру с поддержкой технологии Plug-and-Play. Локальная диагностика позволяет гораздо быстрее устранять неполадки. Бригады технического обслуживания могут мгновенно выявить неисправности, пройдя по очереди. Однако оборудование работает в более суровых условиях окружающей среды. Для защиты от пыли и влаги требуется прочный корпус со степенью защиты IP65 или IP66.

Ваша матрица решений должна соответствовать архитектуре технологии сортировки. Обширные поперечно-ленточные сортировщики, охватывающие сотни метров, практически требуют распределенных приводов. Затраты на прокладку кабелей для централизованной системы будут астрономическими. И наоборот, компактные концентраторы зональной маршрутизации или небольшие всплывающие сортировщики часто выигрывают от централизованных корпусов. Ниже мы суммируем эти компромиссы, чтобы прояснить ваш инженерный выбор.

Обзор сравнения архитектур приводов

Тип архитектуры	Основные преимущества	Ключевые уязвимости	Идеальное приложение для сортировки
Централизованный (монтируемый в шкафу)	Защищенная среда, централизованное охлаждение, знакомая топология проводки.	Длинные кабели, трудоемкие монтажные работы, занимают большую площадь пола.	Компактные всплывающие сортировщики, изолированные зоны слияния.
Распределенный (монтируемый на двигателе)	Модульное масштабирование, минимальное количество кабелей, быстрая локальная диагностика.	Подвержен воздействию окружающего тепла/пыли, требует дорогостоящих корпусов со степенью защиты IP66.	Экспансивные поперечно-ленточные сортировщики, длинные линейные сортировщики-башмаки.

Промышленная связь: интеграция приводов с автоматизацией производства

Высокоскоростное отслеживание сортировки требует полностью детерминированной связи. Стандартные сети TCP/IP в этой среде просто терпят неудачу. В стандартных сетях возникают конфликты пакетов. Задержка резко возрастает непредсказуемо. Задержка всего в десять миллисекунд приводит к тому, что сортировщик обуви не достигает целевого окна. Посылки попадают не в ту корзину, что приводит к дорогостоящей ручной доработке. Для поддержания точности необходима синхронизация на уровне миллисекунд.

Вы должны оценить аппаратное обеспечение на предмет совместимости с собственным протоколом. Отраслевые стандарты определяют успех сети. Современные автоматизированные средства полагаются на специальные полевые шины.

• EtherCAT: обеспечивает время цикла менее миллисекунды, что идеально подходит для высокоскоростной синхронизации.
• PROFINET: предлагает надежную интеграцию с основными европейскими экосистемами ПЛК.
• EtherNet/IP: доминирует в области автоматизации в Северной Америке, обеспечивая бесшовную интеграцию с предприятием.
• IO-Link: обрабатывает данные на уровне датчиков, идеально подходит для локализованной диагностики и параметризации.

Лучшие блоки управления изначально поддерживают эти протоколы. Они устраняют необходимость в неуклюжих шлюзовых устройствах, которые приводят к ненужным задержкам.

Подумайте о огромной ценности прозрачности данных. Современные системы управления обеспечивают богатую телеметрию в реальном времени. Вы можете извлечь данные о постоянном потреблении тока, показаниях внутренней температуры и сигнатурах вибрации. Эта телеметрия обеспечивает истинное профилактическое обслуживание. Вы больше не ждете катастрофической поломки. Вы исправляете пришедшие в негодность компоненты до того, как они остановят линию сортировки.

Безопасность остается важнейшим фактором. Промышленные устройства, подключенные к сети, создают серьезные киберриски. Убедитесь, что ваши периферийные устройства соответствуют базовым стандартам промышленной кибербезопасности. Незащищенные узлы предоставляют хакерам легкую точку входа в вашу более широкую систему управления складом. ИТ-отделы и ОТ-отделы должны сотрудничать, чтобы заблокировать доступ к прошивке.

Анализ энергоэффективности и стоимости жизненного цикла (LCC)

Энергоэффективность сильно влияет на вашу прибыль. Базовые нормы регулирования постоянно меняются. Министерство энергетики обеспечивает соблюдение строгих правил эффективности во всем промышленном секторе. Вы должны ориентироваться в классах эффективности NEMA Premium и IEC. Мы видим массовый глобальный сдвиг в сторону стандартов IE3, IE4 и даже IE5. Обновление синхронной реактивной системы IE2 до IE4 значительно сокращает потери энергии.

Давайте рассмотрим, как эти системы справляются с динамическими нагрузками. Сортировщики редко работают постоянно на полную мощность. Они испытывают пики и спады в зависимости от потока посылок.

1. Оптимизация частичной нагрузки: оборудование с регулируемой частотой снижает потребление энергии в непиковые часы. Они регулируют потребляемую мощность в зависимости от веса и объема посылки в реальном времени.
2. Фазы простоя: интеллектуальные системы переходят в спящие режимы с низким энергопотреблением во время перерывов в потоке продукции. Они мгновенно просыпаются, когда датчики обнаруживают входящие посылки.
3. Регенеративное торможение: системы старт-стоп тратят огромное количество кинетической энергии. Вертикальные сортировщики и зоны быстрого замедления извлекают выгоду из улавливания этой энергии. Вместо того, чтобы сжигать его в виде тепла через резистор, система подает его обратно в шину постоянного тока для использования другими двигателями.

Вы должны выполнить прозрачный расчет LCC. Спрогнозируйте окупаемость инвестиций в течение жизненного цикла эксплуатации от 5 до 10 лет. Учитывайте точную экономию энергии на киловатт-час. Учитывайте финансовую выгоду от снижения механического износа за счет более плавных кривых ускорения. Не полагайтесь исключительно на теоретическую паспортную табличку. Требуйте кривых операционной эффективности, которые соответствуют фактическим профилям загрузки вашего склада.

Снижение рисков и выбор производителя электроприводов

Выбор правильного партнера по оборудованию снижает долгосрочные операционные риски. Вы должны тщательно оценить инженерную поддержку. Существует огромная разница между простым поставщиком компонентов и настоящим партнером по интеграции. Ищите глубокие междисциплинарные знания. Ваш партнер должен одинаково хорошо понимать механические силы, электрические нагрузки и программное обеспечение. Если они сосредоточатся только на электрической мощности, они упустят из виду критические проблемы механического резонанса в рамах вашего конвейера.

Тщательно оцените их цепочку поставок. Требуйте конкретных гарантий жизненного цикла. Известный производитель электроприводов обязуется оказывать долгосрочную поддержку устаревшим моделям. Они предоставляют регулярные безопасные обновления прошивки. Они обеспечивают наличие запасных частей на месте, чтобы предотвратить длительные простои. Задержки в доставке по всему миру не должны влиять на время безотказной работы вашего предприятия.

Никогда не пропускайте пилотное тестирование. Оперативным группам всегда следует требовать эмпирические данные о производительности. Запросите тестирование концепции для ваших конкретных профилей сортировочной нагрузки. Отправьте производителю часть вашего фактического сортировочного оборудования. Сделайте это, прежде чем утверждать полномасштабное развертывание на уровне всего предприятия. Моделируемые данные часто скрывают реальные тепловые проблемы.

Уточните логику составления короткого списка. Создайте надежный, высокотехнологичный запрос предложения. Требуйте от производителей заранее подробно детализировать риски сбоя интеграции. Запросите точные кривые температурного снижения характеристик, основанные на температуре окружающей среды 40°C. Требуйте точную документацию по протоколу и руководства по интеграции. Отсеивайте поставщиков, которые уклоняются от этих технических запросов или отвечают общими маркетинговыми брошюрами.

Заключение

Оптимальная производительность сортировки требует тонкого, продуманного баланса. Вы должны сочетать архитектуры распределенного управления, детерминированные протоколы связи и высокоэффективное оборудование. Отсутствие какого-либо отдельного элемента снижает общую пропускную способность. Быстрый двигатель выходит из строя без точной синхронизации сети. Умная сеть выходит из строя, если двигатель перегревается.

Основывайте свою окончательную спецификацию на поддающихся проверке затратах за жизненный цикл. Отдайте предпочтение проверенному опыту интеграции производителя в области автоматизации логистики. Пиковые характеристики производительности, указанные в техническом описании, абсолютно ничего не значат, если оборудование выходит из строя в условиях непрерывной и суровой работы склада. Реальная надежность превосходит теоретическую мощность.

Ваш следующий шаг предполагает немедленное внутреннее выравнивание. Проконсультируйтесь с внутренними системными инженерами сегодня. Составьте карту текущих топологий связи и тепловых реалий объекта. Сделайте это, прежде чем начинать разговор с поставщиком или запрашивать технические данные. Четкие внутренние требования гарантируют лучшие результаты внешних закупок.

Часто задаваемые вопросы

Вопрос: В чем разница между приводом переменного тока и сервоприводом в системе сортировки?

Ответ: Основное различие заключается в стоимости и точности. Приводы переменного тока служат стандартным выбором для непрерывных, устойчивых участков конвейера. Они предлагают надежный контроль скорости по более низкой цене. Сервоприводы обеспечивают точное позиционирование и быстрый динамический отклик. Они строго необходимы для высокоточной сортировки, сложного слияния и точного контроля зазоров.

Вопрос: Как распределенный привод двигателя сокращает время установки?

О: Распределенные агрегаты монтируются непосредственно на оборудование. Это устраняет необходимость в длинных и дорогих экранированных кабелях, идущих обратно в центральную диспетчерскую. Он полностью удаляет сложную проводку шкафа управления. Вместо этого установщики используют простые кабели питания и связи с последовательным подключением, создавая более быструю среду plug-and-play.

Вопрос: Каким стандартам эффективности должны соответствовать электроприводы для автоматизации склада?

О: В настоящее время IE3 служит базовой глобальной нормативной базой. Однако логистическая отрасль быстро движется к стандартам IE4 и IE5. Использование синхронно-реактивных систем или систем с постоянными магнитами на этих более высоких уровнях эффективности максимизирует экономию энергии и значительно снижает эксплуатационные расходы в течение жизненного цикла.

Вопрос: Как оценить надежность производителя электроприводов?

О: Обращайте особое внимание на прозрачные данные о среднем времени наработки на отказ (MTBF), рассчитанные с учетом конкретных условий склада. Требуйте подтверждения локализованной инженерной поддержки. Наконец, проверьте их документированное соответствие основным стандартам промышленных сетей, таким как EtherCAT и PROFINET, чтобы обеспечить плавную интеграцию.
