Сколько веса может переносить моторизованный ролик?

Моторизованные ролики являются краеугольным камнем современных конвейерных систем, плавный поток продуктов на складах, производственных линиях и распределительных центрах. Но часто возникает один вопрос: сколько веса может носить с моторизованными роликами?
Ответ зависит от ряда переменных - диаметр переворота, материал, конфигурация вала, тип двигателя и сценарий приложения. В этой статье мы сломаем способность моторизованных роликов в разных контекстах и ответим на часто задаваемые вопросы об их возможностях нагрузки.

Что такое моторизованные ролики?

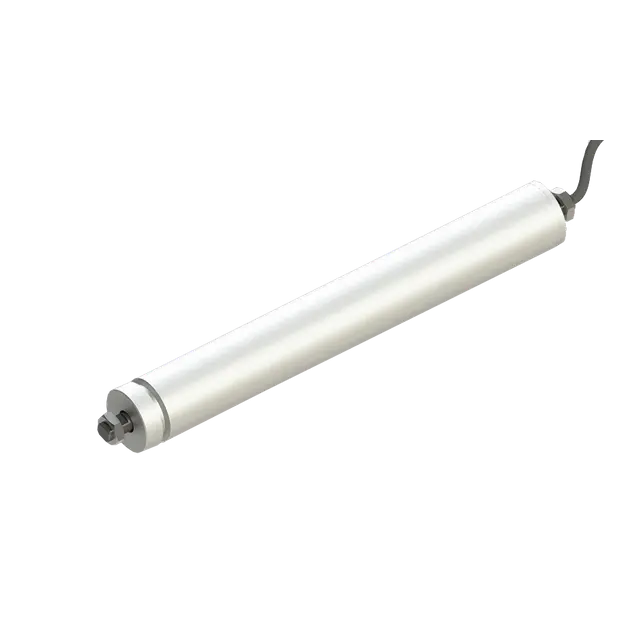

Моторизованные ролики, иногда известные как барабанные двигатели или питательные ролики , представляют собой цилиндрические компоненты конвейера, которые интегрируют электродвигатель в роликовой корпусе. Они управляют конвейерными лентами или роликами напрямую и часто используются в автоматизированных системах обработки материалов.

В отличие от традиционных конвейерных дисков, моторизованные ролики устраняют необходимость во внешних двигателях, передачи или цепях. Их закрытый, компактный дизайн делает их идеальными для экономии пространства, чистых и эффективных конвейеров.

Эти ролики спроектированы для перемещения широкого разнообразия материалов - от легких посылок в громоздкие поддоны. Но с каким весом они действительно могут справиться? Давайте углубимся в влиятельные факторы.

Ключевые факторы, которые определяют емкость нагрузки

Когда дело доходит до грузоподъемности, для моторизованных роликов нет единого номера для моторизованных роликов . Вместо этого их способность несущего веса определяется несколькими основными факторами:

1. Диаметр ролика и толщина стенки

Больший диаметр ролика означает большую площадь поверхности и прочность на конструкцию, что позволяет роллеру переносить более тяжелые нагрузки без деформирования или изгибы. Типичные диаметры варьируются от 35 мм до 89 мм, с более толстыми стенами, обеспечивающими более высокую сопротивление изгибанию.

Например, 50 -миллиметровый ролик может безопасно поддерживать 30–50 кг на ролик, в то время как ролик 89 мм может легко поддерживать до 100–150 кг, в зависимости от длины и монтажа.

2. Конструкция вала и подшипника

Внутренний вал и узел подшипника определяют, сколько осевой и радиальной нагрузки выдерживают ролик. Подшипники с тяжелыми силами в сочетании с твердыми ядрами обеспечивают лучшую передачу нагрузки и более длительный срок службы в условиях высокого давления.

3. Приводите моторные спецификации

Мощность внутреннего двигателя, выход крутящего момента и скорость вращения напрямую влияют на динамическую нагрузку. Более высокие моторы крутящего момента могут инициировать и поддерживать движение даже при тяжелых статических нагрузках.

Например, моторизованный ролик с мощностью 24 В постоянного тока и рейтингом крутящего момента 2 нм может перемещать только световые пакеты, в то время как блок DC 48 В с крутящим моментом 10 нм может поддерживать гораздо более тяжелые предметы в более длинных пролетах конвейера.

Типичные диапазоны весовой емкости для моторизованных роликов

Хотя емкость варьируется в зависимости от производителя и модели, в следующей таблице предлагается общий обзор типичных диапазонов с нагрузкой для моторизованных роликов на основе общих размеров и характеристик:

Крутящий момент диаметра ролика	напряжения	(нм)	Типичная нагрузка на ролик
50 мм	24 В.	1–2 нм	20–50 кг
60 мм	24 В/48 В.	3–5 нм	50–80 кг
80–89 мм	48V DC	5–10 нм	100–150 кг

Примечание. Эти цифры предполагают даже распределение нагрузки и правильное выравнивание системы. Всегда консультируйтесь с техническими данными и выполняйте реальные тестирование, прежде чем развернуть.

Статические против динамической нагрузки соображения

Понимание разницы между статическими и динамическими нагрузками имеет решающее значение для определения пригодности ролика.

• Статическая нагрузка относится к весу, применяемому, когда конвейер простаивает. Моторизованные ролики часто могут поддерживать больший вес в статических условиях.

• Динамическая нагрузка включает в себя напряжение и напряжение при запуске системы. Это включает в себя инерцию, силы ускорения и вибрацию, все из которых уменьшают эффективную грузоподъемность ролика.

При расчете ограничений веса инженеры используют коэффициент безопасности (обычно от 1,5 до 2x) для учета динамического напряжения. Это гарантирует, что ролики работают надежно при пиковых нагрузках и условиях окружающей среды.

Как рассчитать общую системную нагрузку

Если вы планируете конвейерную систему с моторизованными роликами, рассмотрите следующее при расчете общей нагрузки:

1. Определить максимальный вес продукта: какой самый тяжелый предмет ожидается на линии?

2. Определить количество роликов в контакте: больше роликов = лучшее распределение веса.

3. Распределить нагрузку равномерно: неровная нагрузка может привести к перегодению роликов и раннему отказа.

4. Проверьте ограничения питания: убедитесь, что ваши моторизованные ролики соответствуют напряжению системы управления и емкостью тока.

Пример расчет:

Допустим, ваша система перемещает ящики весом до 100 кг , и в любое время 3 ролики поддерживают каждый ящик.

• Требуемая нагрузка на ролик = 100 кг / 3 = 33,3 кг

• Выберите ролик, оцененный не менее 35–40 кг (учитывая динамические силы и запас безопасности).

В этом случае ролик 60 мм 48 В с крутящим моментом 3–5 нм подойдет.

Часто задаваемые вопросы (FAQ)

Могу ли я временно перегружать моторизованный ролик?

Технически, да, но это не рекомендуется . Повторная перегрузка вызывает перегрев двигателя, механический износ и отказ системы. Всегда работайте в рейтинге.

Как я узнаю, перегружен ли мой ролик?

Признаки перегрузки включают:

• Необычный шум или вибрация

• Снижение скорости конвейера

• Повышение температуры ролика

• Частые отключения мотора или спотыкание

Установите датчики для мониторинга нагрузки и температуры для оптимальной безопасности.

Все моторизованные ролики имеют одинаковый вес?

Нет. Граза нагрузки варьируется в зависимости от:

• Напряжение (24 В против 48 В)

• Мотор дизайн (безмолв против матовой)

• Материалы (алюминий против нержавеющей стали)

• Монтажная конфигурация

Всегда консультируйтесь с спецификационными листами или обращайтесь к техническому инженеру.

Какое обслуживание требуется?

Моторизованные ролики с низким обслуживанием , но периодические проверки необходимы:

• Чистые роликовые поверхности, чтобы предотвратить накопление мусора

• Проверьте разъемы и проводку питания

• Проверьте наличие аномалий тепла или вибрации

Приложения, которые требуют высокой нагрузки

Моторизованные ролики используются в разных отраслях, но приложения высокого веса обычно включают в себя:

• Конвейеры поддонов: где предметы часто превышают 100 кг за единицу

• Автомобильные сборочные линии: обработка громоздких металлических деталей

• Центры выполнения электронной коммерции: где веса упаковки резко различаются

• Распределение продуктов питания и напитков: для тяжелых ящиков или барабанов

В этих средах выбор правильного ролика необходим для предотвращения простоя и обеспечения безопасности.

Заключение

Итак, какой вес может переносить моторизованный ролик? В зависимости от его дизайна, от 20 кг до 150+ кг на ролик . Но точное число зависит от нескольких параметров проектирования, таких как размер ролика, мощность двигателя, конфигурация вала и приложение.

Для обеспечения долгосрочной надежности всегда:

• Используйте правильные расчеты нагрузки

• Учитывать динамические силы

• Выберите ролики с оценкой с достаточным запасом безопасности

• Мониторинг признаков напряжения или перегрузки

В мире автоматизации конвейеров выбор правильного моторизованного ролика - это не только спецификации, а это понимание всего контекста системы. При правильном сопоставлении эти мощные компоненты способствуют эффективности, снижают шум и поддерживают безопасный, гладкий поток материала практически в любой отрасли.
