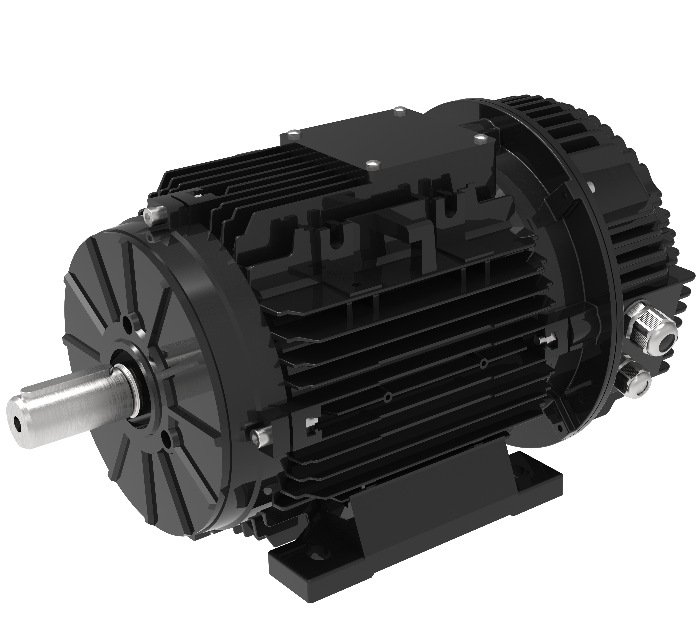

Поскольку привод расположен внутри двигателя, встроенный двигатель с ЧРП T100ECI не требует внешнего ЧРП, шкафа привода или экранированного кабеля: один комплект кабелей соединяет питание и управление, сокращает пространство на панели и выполняет этапы ввода в эксплуатацию. Конструкция PMSM внутреннего ротора включает неодимовые железо-борные или ферритовые магниты, регулировку постоянного крутящего момента в диапазоне 600–3000 об/мин и эффективность EU IE5 в соответствии с IEC 60034-30-1, что эквивалентно китайскому классу 1. Платформа ECI достигает мощности до 5 кВт.
Элемент | Ценить |
|---|---|
Диапазон мощности | 0,63–3,58 кВт (корпус IEC 100) |
Номинальный крутящий момент (репрезентативный вариант) | 10 Н·м |
Номинальная мощность (типичный вариант) | 3,14 кВт при 3000 об/мин |
Входная мощность | 360–460 В, 50/60 Гц, трехфазный |
Диапазон скоростей | 600-3000 об/мин |
Эффективность | До 91,9% при 3000 об/мин (общий КПД системы, включая потери ЧРП) |
Класс энергоэффективности | IE5 (МЭК 60034-30-1) |
Рейтинг защиты | IP55-IP66 |
Режимы управления | Modbus RS485, 0–10 В, ШИМ |
Функции защиты | Перегрузка по току, блокировка ротора, потеря фазы, перегрев IPM, запуск при обратном ветре |
Температура окружающей среды | от -25°С до +40°С |
Монтаж | В3, В14, В5; съемные ножки; поддерживаются все стандартные типы монтажа IEC |
Удлинитель вала | Диаметр 28 мм, длина стержня 60 мм. |
Сертификация/Гарантия | CE/ЭТЛ; 12 месяцев внутри страны (18 месяцев за рубежом) |
Встроенный VFD-двигатель T100ECI позволяет отказаться от внешнего привода, шкафа, экранированного кабеля и отдельной проводки; он запускается после подключения кабеля, что снижает стоимость панели привода и количества точек проводки в проектах с несколькими вентиляторами.
При 3000 об/мин электродвигатель T100ECI ECI достигает измеренного общего КПД системы до 91,9 %, включая потери ЧРП — полную производительность двигателя и привода, а не показатель только двигателя. Он имеет класс IE5 в соответствии с IEC 60034-30-1 и, по сравнению с производителями, потребляет на 15–20 % меньше энергии, чем двигатели переменного тока IE2/IE3 при эквивалентных функциях вентилятора и насоса.
Встроенный приводной двигатель T100ECI принимает напряжение 0–10 В, ШИМ и Modbus RS485 для контроллеров вентиляторов EC и систем управления зданием; несколько интегрированных VFD-двигателей T100ECI подключаются к одной шине RS485 для группового управления в животноводческих помещениях или центрах обработки данных.
Пять функций защищают электродвигатель T100ECI ECI: перегрузка по току, блокировка ротора, потеря фазы, перегрев IPM и запуск при обратном ветре. Бесщеточная конструкция не имеет изнашиваемых частей коллектора, а режим S1 с принудительной вентиляцией обеспечивает бесперебойную работу.
Встроенный двигатель с ЧРП T100ECI предлагает монтаж на ножке B3, на торце B14 или на фланце B5 со съемными ножками. Серия T поддерживает все типы монтажа IEC (B3, B30, B14, B5, B34, B35, B14B, B5R), а размеры IEC 100 позволяют заменить двигатель переменного тока на месте без переходной пластины.

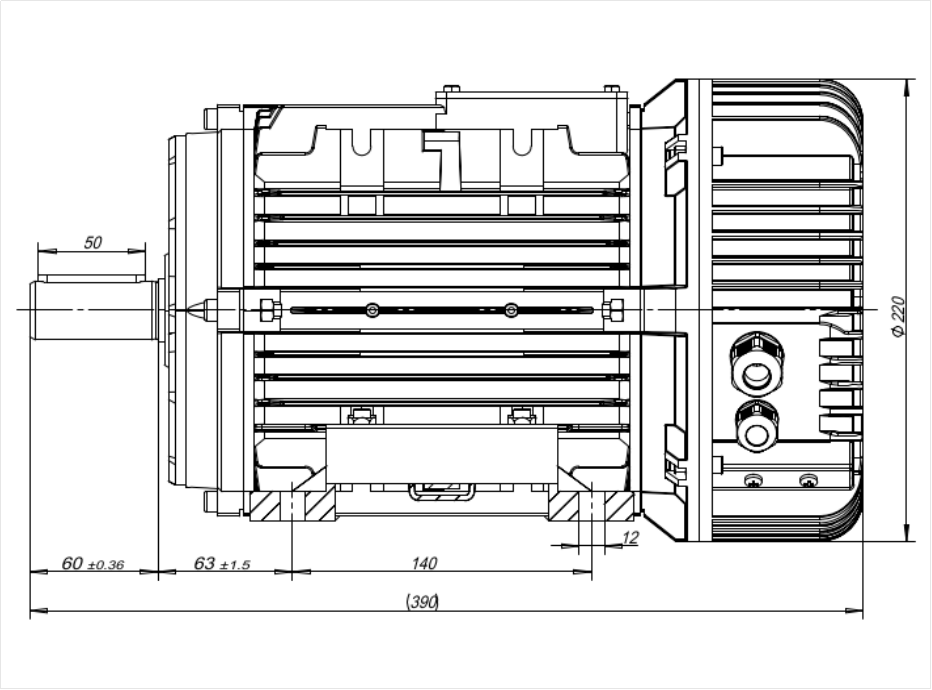

Удлинитель вала имеет диаметр 28 мм и длину 60 мм со шпоночным пазом IEC; На чертеже указана длина ключа 50 мм, общая длина около 390 мм и задний диаметр Ø220 мм.
Измерение | Ценить |
|---|---|
Длина шпонки (выноска верхнего вала) | 50 мм |
Длина удлинения вала | 60 ±0,36 мм |
Передняя часть | 63 ±1,5 мм |
Центральная часть между монтажными базовыми линиями | 140 мм |
Задняя часть | 12 мм |
Общая длина (справочный размер) | (390) мм |
Задний внешний диаметр | Ø220 мм |
Значения указаны в миллиметрах; цифры в скобках являются справочными размерами. Перед установкой проверьте сертифицированный 2D/3D-чертеж.
Каждый встроенный приводной двигатель T100ECI включает силовой кабель длиной 1,5 м и кабель управления длиной 1,5 м, степень защиты IP55 (с возможностью обновления до IP66) и работу от -25°C до +40°C; индивидуальные модели и чертежи 2D/3D доступны по запросу.
Встроенный VFD-двигатель T100ECI предназначен для непрерывной работы вентиляторов и насосов: вентиляторы для вентиляции скота, вентиляторы центрального кондиционирования внутри и снаружи помещений, охлаждение шкафов, вентиляторы для холодильных камер, охлаждение центров обработки данных, промышленные вентиляторы, водяные насосы, пылеулавливающее оборудование и энергосберегающие модификации двигателей переменного тока.
Напряжение, скорость, диаметр вала, монтаж, режим управления, длина кабеля, разъемы и марка подшипника настраиваются для двигателя T100ECI ECI, а OEM-производство для марок оборудования является стандартным. Промышленные клиенты могут отправлять данные о рабочих точках в нашу команду предпродажной подготовки; Специально разработанные двигатели T100ECI со встроенным частотно-регулируемым приводом рассчитаны на температуру окружающей среды от -25°C до +40°C.
Нет. Двигатель T100ECI ECI встроен в корпус; К двигателю подключаются только кабели питания и управления, без внешнего привода или экранированного кабеля.
Репрезентативный вариант корпуса IEC 100 работает от трехфазного входного напряжения 360–460 В, 50/60 Гц, охватывает мощность 0,63–3,58 кВт и регулирует скорость более 600–3000 об/мин; другие напряжения настраиваются.
Да. Встроенный приводной двигатель T100ECI поддерживает напряжение 0–10 В, ШИМ и Modbus RS485, а несколько двигателей T100ECI ECI подключаются каскадно к одной шине RS485 через систему управления зданием или контроллер вентилятора.
Встроенный VFD-двигатель T100ECI имеет сертификаты CE и ETL: 12 месяцев с момента получения внутри страны и 18 месяцев с момента отгрузки для зарубежных заказов в Европе, Северной Америке, Южной Америке и Австралии.
