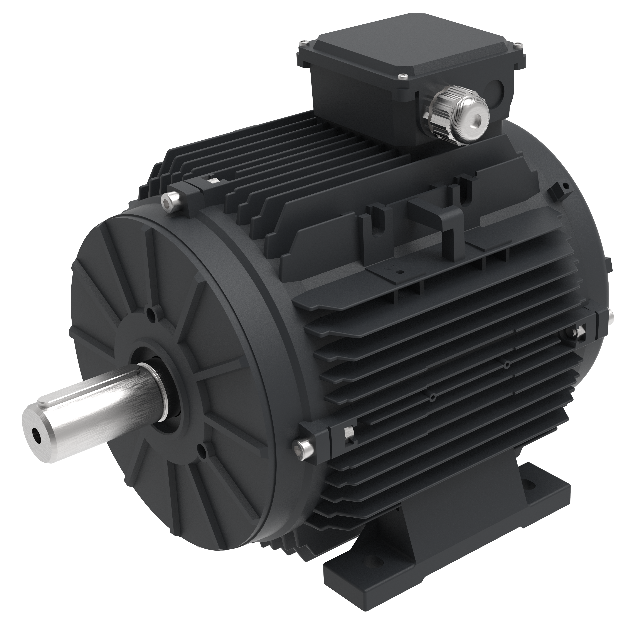

ЕС-двигатель T100 представляет собой синхронный ЕС-двигатель с постоянными магнитами в корпусе IEC 100 для регулируемой скорости вентиляции и оборудования для обработки жидкостей. Поскольку ЧРП остается вне двигателя, интеграторы могут выбирать предпочитаемую марку привода, централизовать приводы в шкафу управления и запускать несколько ЕС-двигателей T100 от одного привода. Со стороны двигателя содержится меньше электронных компонентов, что подходит для сложных условий установки. Доступны два варианта входа: однофазное 200–277 В для объектов без трехфазного питания и трехфазное 360–460 В для более высокой мощности. Платформа EC достигает эффективности IE5+, при этом КПД только двигателя составляет 90–96 процентов в соответствии со стандартом IEC 60034-30-1.
Элемент | Однофазный вариант 230 В | Трехфазный вариант 400 В |
|---|---|---|
Модель | Т100ECI10F18C2B34S1 | Т100ECI12F30C2B34T1 |
Номинальный крутящий момент | 10 Н·м | 11,3 Н·м |
Номинальная мощность | 1,88 кВт при 1800 об/мин | 3,79 кВт при 3200 об/мин |
Диапазон скоростей | 600-1800 об/мин | 600-3200 об/мин |
Входная мощность | 200–277 В, 50/60 Гц, однофазный | 360–460 В, 50/60 Гц, трехфазный |
Номинальный ток | 12,5 А при 1800 об/мин | 7,8 А при 3200 об/мин |
Пиковая общая эффективность системы | Прибл. 90% (включая потери ЧРП) | Прибл. 89,5% (включая потери ЧРП) |
Метод охлаждения | IC416 принудительная вентиляция | IC416 принудительная вентиляция |
Монтаж | Фланец B34 | Фланец B34 |
Рейтинг защиты | IP55 (с возможностью обновления до IP66) | IP55 (с возможностью обновления до IP66) |
Температура окружающей среды | от -25°С до +40°С | от -25°С до +40°С |
ЕС-двигатель T100 использует внешний частотно-регулируемый привод, а не встроенный привод. Один центральный привод может питать несколько ЕС-двигателей T100, а интеграторы могут стандартизировать выбранную марку привода и компоновку шкафа. Поддержка выбора накопителя доступна через нашу техническую группу предпродажной подготовки.
Платформа ЕС, на которой построен ЕС-двигатель T100, достигает эффективности IE5+, при этом КПД только двигателя составляет 90–96 процентов. Измеренная пиковая общая эффективность системы, включая потери ЧРП, составляет примерно 90 процентов для однофазного варианта и 89,5 процента для трехфазного варианта в рабочих точках, указанных в таблице технических характеристик.
Платформа EC поддерживает два диапазона скоростей в зависимости от соединения: звезда (Y) при 100–1800 об/мин и треугольник при 300–3600 об/мин во всей серии. Поставляемые варианты работают в пределах, указанных в таблице: 600–1800 об/мин для однофазного агрегата и 600–3200 об/мин для трехфазного агрегата, охватывая как низкоскоростные, так и высокоскоростные вентиляторы.
Монтажные размеры соответствуют стандартам корпуса IEC 100, а на валу диаметром 28 мм используется стандартная шпоночная канавка IEC. Существующий двигатель переменного тока типоразмера IEC 100 можно заменить без переходной пластины при условии установки внешнего преобразователя частоты.
В современных вариантах ЕС-двигателя T100 используется фланцевое крепление B34. Более широкая серия поддерживает B3, B30, B14, B5, B34, B35, B14B и B5R, а ножки вариантов с установкой на ножках являются съемными. Подтвердите договоренность при заказе.
Удлинитель вала диаметром 28 мм имеет стандартную шпоночную канавку IEC. По запросу предоставляются двухмерные и трехмерные установочные чертежи для проверки зазора рабочего колеса и посадки фланца.
ЕС-двигатель T100 использует принудительную вентиляцию IC416 и не имеет самовентиляции во всем диапазоне скоростей. Монтажникам следует проверить поток воздуха над двигателем на самой низкой рабочей скорости.
EC-двигатель T100 используется в вентиляторах центрального кондиционирования, вентиляции для скота, вентиляторах холодильных камер, охлаждении центров обработки данных, промышленных вентиляторах, водяных насосах, пылеулавливающем оборудовании и модернизациях двигателей переменного тока. Однофазный вариант подходит для объектов без трехфазного питания; трехфазный вариант подходит для работы с большей мощностью.
Напряжение, скорость, диаметр вала, монтаж, метод управления, длина кабеля и разъемы могут быть настроены по индивидуальному заказу, а OEM-производство предлагается промышленным клиентам и корпоративным клиентам. Платформа EC расширяется до 30 кВт. Для температур окружающей среды от -25°C до +40°C доступна индивидуальная модель и могут быть указаны марки подшипников.
Нет. ЕС-двигатель T100 представляет собой PMSM ЕС-типа и должен быть сопряжен с внешним преобразователем частоты. Один привод может работать с несколькими ЕС-двигателями T100; свяжитесь с нашей технической командой для определения размера диска.
Однофазный вариант работает от напряжения 200–277 В и выдает 1,88 кВт при 1800 об/мин, а трехфазный вариант работает от 360–460 В и выдает 3,79 кВт при 3200 об/мин. Полные значения указаны в таблице технических характеристик.
Да. Его монтажные размеры и вал со шпонкой диаметром 28 мм соответствуют стандартам корпуса IEC 100, поэтому переходная пластина не требуется. Необходимо добавить внешний частотно-регулируемый привод и соответствующую проводку управления.
EC-двигатель T100 имеет сертификаты CE и ETL. Гарантия составляет 12 месяцев с момента получения для заказов внутри страны и 18 месяцев с момента отгрузки для заказов за рубежом.
