Т132ЭКИ

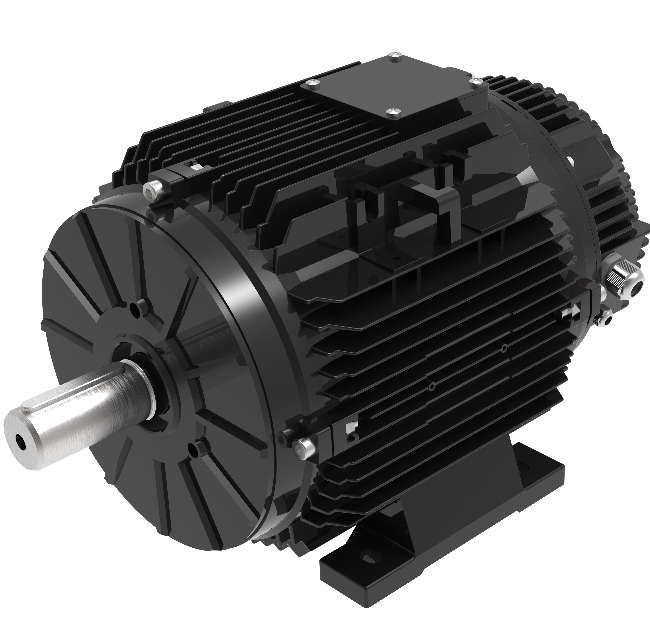

Обзор ЕС-двигателя со встроенным приводом T132ECI

ЕС-двигатель со встроенным приводом T132ECI — это модель с высоким крутящим моментом в линейке ECI серии T. Он сочетает в себе синхронный двигатель с постоянными магнитами (PMSM) в корпусе IEC 132 и преобразователь частоты, встроенный в корпус двигателя, что устраняет необходимость во внешнем шкафу привода, экранированном кабеле двигателя или отдельной проводке привода. Репрезентативный вариант обеспечивает номинальный крутящий момент 35 Н·м в диапазоне постоянного крутящего момента 100–900 об/мин и мощность 3,3 кВт при 900 об/мин, поэтому вентиляторы большого диаметра могут иметь прямой привод без коробки передач или ремня. Он соответствует эффективности IE5 согласно IEC 60034-30-1, демонстрирует пиковую эффективность системы 88,3% при 900 об/мин, включая потери в приводе, и работает от трехфазного источника питания 360–460 В, 50/60 Гц.

Основные характеристики ЕС-двигателя со встроенным приводом T132ECI

Преимущества производительности ЕС-двигателя со встроенным приводом T132ECI

Крутящий момент низкоскоростного прямого привода

T132ECI обеспечивает номинальный крутящий момент 35 Н·м в диапазоне от 100 до 900 об/мин, что позволяет устанавливать осевое или центробежное рабочее колесо большого диаметра непосредственно на валу. Это позволяет отказаться от коробки передач или ременной передачи, используемых в обычных вентиляторных агрегатах, и уменьшить количество изнашиваемых деталей.

Измеренная эффективность IE5 на низкой скорости

При 900 об/мин двигатель достигает пикового общего КПД системы 88,3%, измеренного в номинальной точке, включая потери привода. Низкая скорость и высокая нагрузка — это то, где асинхронные двигатели переменного тока демонстрируют наименьший КПД; T132ECI имеет класс IE5 в соответствии с IEC 60034-30-1 в этом диапазоне.

Интегрированный привод с групповым управлением

При наличии встроенного привода для каждого двигателя требуется один кабель питания и один кабель управления. Он принимает управление 0–10 В, ШИМ и Modbus RS485, а несколько двигателей могут использовать одну шину RS485 для группового управления вентиляцией животноводческого помещения или циркуляцией воздуха в холодильных камерах.

Встроенная защита для автоматической работы

Привод обеспечивает защиту от перегрузки по току, блокировки ротора, потери фазы, перегрева IPM и защиты от запуска при обратном ветре. Он рассчитан на непрерывный режим работы S1 и оснащен бесщеточным ротором, поддерживает парк вентиляторов, оставленных без присмотра, с ограниченным плановым обслуживанием.

Установка и монтаж ЕС-двигателя со встроенным приводом T132ECI

Конфигурации монтажа

Крепление на ножке B3 входит в стандартную комплектацию; Фланцевое крепление B5 и B14 не является обязательным, а ножки являются съемными. Размеры соответствуют стандартам IEC, поэтому двигатель переменного тока типоразмера IEC 132 можно заменить на месте без переходной пластины; серия поддерживает все варианты монтажа IEC.

Вал и габаритные размеры

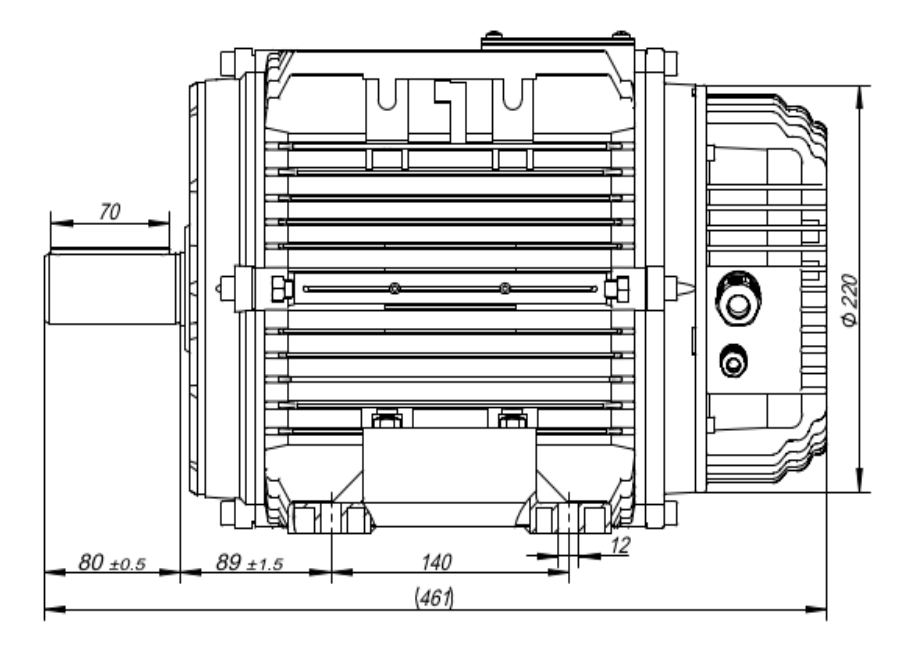

Удлинитель вала имеет диаметр 38 мм и имеет конец вала с резьбой М12. В таблице указаны габаритные и монтажные размеры с установочного чертежа. В комплект каждого двигателя входит силовой кабель длиной 1,5 м и кабель управления длиной 1,5 м; Чертежи в 2D и 3D доступны по запросу.

Охлаждение и экологические рейтинги

В T132ECI используется охлаждение TEAO со скоростью воздуха минимум 3 м/с. Защита IP55 является стандартной и может быть повышена до IP66, а стандартный диапазон окружающей среды составляет от -25°C до +40°C, но доступны модели, изготовленные по индивидуальному заказу, за его пределами.

Применение ЕС-двигателя со встроенным приводом T132ECI

Модель T132ECI выбрана для низкоскоростных вентиляторов и насосов с высоким крутящим моментом: больших вентиляторов для животноводства, вентиляторов для холодильных камер, охлаждения центров обработки данных, промышленных вентиляторов, пылеулавливающего оборудования и водяных насосов. Его размеры, соответствующие стандарту IEC, также позволяют модернизировать двигатели переменного тока типоразмера IEC 132.

Персонализация и OEM-услуги для ЕС-двигателя со встроенным приводом T132ECI

Напряжение, скорость, диаметр вала, способ монтажа, метод управления, длина кабеля и тип разъема могут быть настроены по индивидуальному заказу при наличии OEM-производства. Можно указать марки подшипников, а также предлагаются специальные модели для температур окружающей среды от -25°C до +40°C.

Часто задаваемые вопросы о ЕС-двигателе со встроенным приводом T132ECI

Включает ли ЕС-двигатель со встроенным приводом T132ECI частотно-регулируемый привод?

Да. Привод встроен в корпус двигателя, поэтому внешний преобразователь частоты, шкаф привода или экранированный кабель не требуются.

Какой диапазон крутящего момента и скорости обеспечивает T132ECI?

Репрезентативный вариант имеет номинальный крутящий момент 35 Н·м в диапазоне постоянного крутящего момента 100–900 об/мин и номинальную мощность 3,3 кВт при 900 об/мин.

Может ли T132ECI управлять большим вентилятором без коробки передач?

Да. Низкоскоростной выходной момент 35 Н·м обеспечивает прямое соединение крыльчаток большого диаметра, снимая редуктор или ремень с вентиляторной передачи.

Какое напряжение питания требуется для T132ECI?

Он работает от трехфазного источника питания напряжением 360–460 В, 50/60 Гц.

Может ли T132ECI заменить двигатель переменного тока типоразмера IEC 132?

Да. Размеры, соответствующие стандарту IEC, монтаж на ножках B3 и варианты фланцев B5/B14 позволяют осуществлять замену на месте без переходной пластины.

Какие сертификаты и гарантия применяются?

Он имеет сертификаты CE и ETL. Гарантия составляет 12 месяцев с момента получения внутри страны и 18 месяцев с момента отгрузки для заказов за границу.
