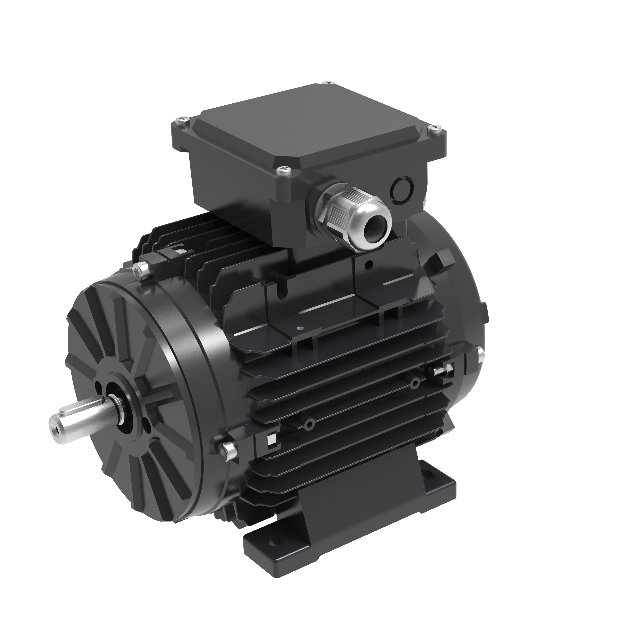

Обзор ЕС-двигателя со встроенным приводом T71ECI

ЕС-двигатель со встроенным приводом T71ECI — самая компактная модель со встроенным приводом в серии T. Он сочетает в себе синхронный двигатель с постоянными магнитами в корпусе IEC 71 и преобразователь частоты, встроенный в корпус, и работает от однофазного источника питания 200–277 В, 50/60 Гц. Серия охватывает 0,19-1,0 кВт; репрезентативный вариант имеет мощность 1,0 кВт при 3000 об/мин, крутящий момент 3,2 Н·м и диапазон 600–3000 об/мин. Имея диаметр рамы около 136 мм и общую длину 249 мм, он создан для оборудования с ограниченным пространством. Он соответствует IE5 согласно IEC 60034-30-1 и достигает пиковой эффективности системы 88,6% при 3000 об/мин, включая потери при приводе.

Основные характеристики ЕС-двигателя со встроенным приводом T71ECI

Преимущества производительности ЕС-двигателя со встроенным приводом T71ECI

Компактный размер встроенного привода

Самый маленький двигатель со встроенным приводом в серии T, T71ECI, имеет длину 249 мм и диаметр рамы около 136 мм. Он подходит для оборудования с ограниченным пространством для двигателя, включая очистители воздуха, блоки подачи свежего воздуха, вентиляторы охлаждения шкафа и небольшие вентиляторы HVAC.

Однофазное питание

Он работает напрямую от однофазной сети 200–277 В, 50/60 Гц, поэтому объекты без трехфазной инфраструктуры не нуждаются в модернизации электрооборудования.

Измеренная эффективность IE5

При 3000 об/мин он достигает пикового общего КПД системы 88,6%, включая потери в приводе, и соответствует классу IE5 согласно IEC 60034-30-1. Сравнительные данные производителей показывают экономию энергии на 15–20 % по сравнению с двигателями переменного тока IE2/IE3 при сопоставимых режимах работы вентилятора и насоса.

Управление, защита и низкие эксплуатационные расходы

Он поддерживает управление 0–10 В, ШИМ и Modbus RS485 и включает защиту от перегрузки по току, блокировки ротора, потери фазы, перегрева IPM и защиты от запуска при обратном ветре. Бесщеточная конструкция не имеет изнашиваемых частей коммутатора.

Установка и монтаж ЕС-двигателя со встроенным приводом T71ECI

Конфигурации монтажа

Крепление на ножке B3 входит в стандартную комплектацию; Фланцевое крепление B5 и B14 не является обязательным, а ножки являются съемными. Размеры корпуса IEC 71 позволяют осуществлять прямую замену двигателя переменного тока IEC 71 без переходной пластины.

Вал и габаритные размеры

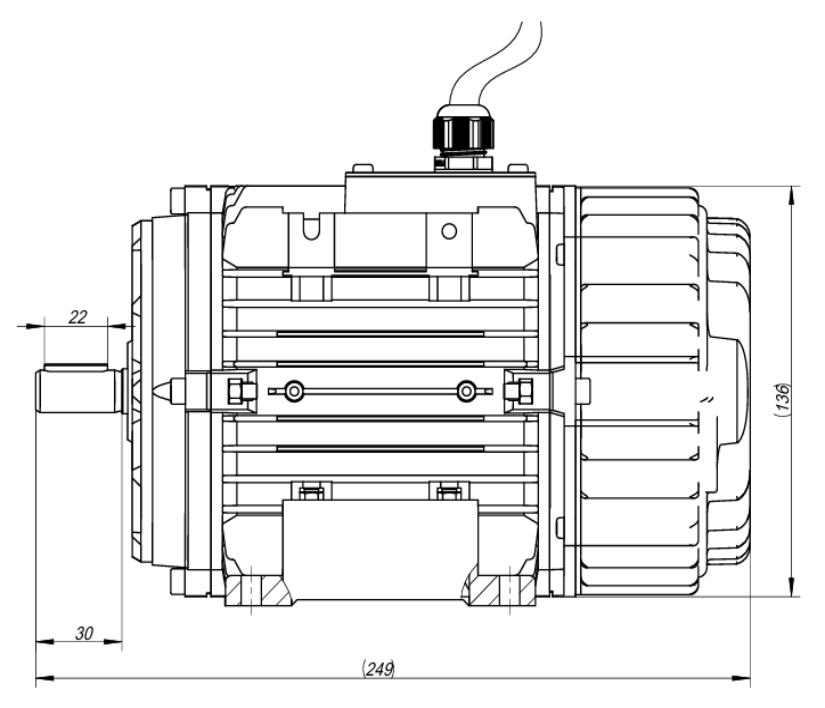

Удлинитель вала имеет диаметр 14 мм и длину 22 мм, со шпоночным пазом 5 мм и крепежным отверстием на конце вала М5. В таблице указаны размеры с установочного чертежа. Кабель питания длиной 1,5 м и кабель управления длиной 1,5 м входят в стандартную комплектацию; Чертежи в 2D и 3D доступны по запросу.

Охлаждение и экологические рейтинги

В T71ECI используется охлаждение TEAO со скоростью воздуха минимум 1 м/с. IP55 является стандартным и может быть повышен до IP66; стандартный диапазон температуры окружающей среды составляет от -25°C до +40°C, но доступны модели, изготовленные по индивидуальному заказу, за его пределами.

Применение ЕС-двигателя со встроенным приводом T71ECI

Модель T71ECI выбрана для компактного маломощного вентиляторного и насосного оборудования: установок очистки воздуха и приточного воздуха, вентиляторов охлаждения шкафов, вентиляции небольшого скота, вентиляторов HVAC и компактных водяных насосов. Встроенный привод удаляет внешнюю проводку ЧРП, а однофазное питание поддерживает проекты модернизации и распределенные установки. Его размеры, соответствующие стандарту IEC, также позволяют модернизировать двигатели переменного тока типоразмера IEC 71.

Персонализация и OEM-услуги для ЕС-двигателя со встроенным приводом T71ECI

Напряжение, скорость, диаметр вала, монтаж, метод управления, длина кабеля и тип разъема могут быть настроены по индивидуальному заказу при наличии OEM-производства. Входы управления подключаются к стандартным контроллерам вентиляторов EC и системам управления зданием. Можно указать марки подшипников, а также предлагаются специальные модели для температур окружающей среды от -25°C до +40°C.

Часто задаваемые вопросы о ЕС-двигателе со встроенным приводом T71ECI

Включает ли ЕС-двигатель со встроенным приводом T71ECI частотно-регулируемый привод?

Да. Привод встроен в корпус, поэтому внешний преобразователь частоты, шкаф привода или экранированный кабель не требуются.

Каковы диапазоны мощности и скорости ЕС-двигателя T71ECI?

Серия охватывает 0,19-1,0 кВт. Репрезентативный вариант имеет мощность 1,0 кВт при 3000 об/мин, крутящий момент 3,2 Н·м и диапазон 600–3000 об/мин.

Может ли ЕС-двигатель T71ECI работать от однофазной сети?

Да. Он рассчитан на однофазное питание 200–277 В, 50/60 Гц и не требует трехфазной инфраструктуры.

Может ли ЕС-двигатель T71ECI заменить двигатель переменного тока типоразмера IEC 71?

Да. Монтажные размеры IEC, расстояние между отверстиями для ног 112 мм и высота центра вала 71 мм позволяют осуществлять замену на месте без переходной пластины.

Какой эффективности и класса он достигает?

Пиковая эффективность системы достигает 88,6%, включая потери в приводе, и соответствует классу IE5 в соответствии с IEC 60034-30-1.

Какие сертификаты и гарантия применяются?

Он имеет сертификаты CE и ETL. Гарантия составляет 12 месяцев с момента получения внутри страны и 18 месяцев с момента отгрузки для заказов за границу.
