Т71EC

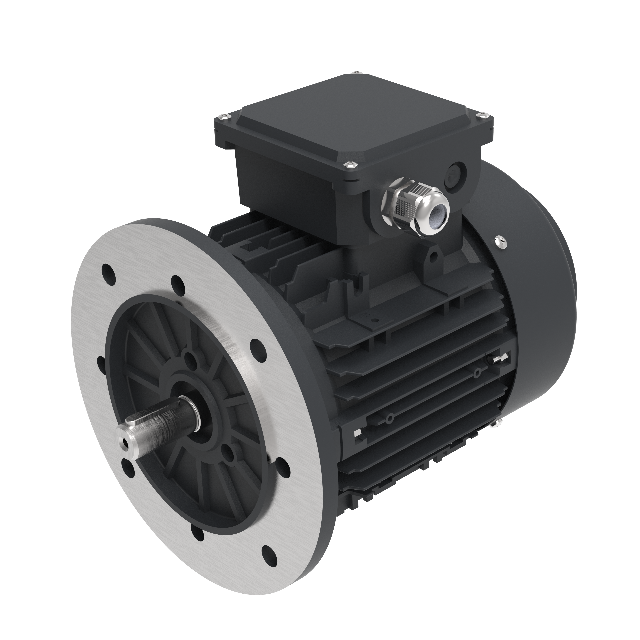

Обзор ЕС-двигателя T71EC

ЕС-двигатель T71EC — самый компактный ЕС-двигатель серии T, построенный на корпусе IEC 71. При диаметре рамы около 139 мм и общей длине 249 мм он обеспечивает мощность 0,45 кВт при 3600 об/мин, занимая площадь, предназначенную для установки в ограниченном пространстве. Являясь синхронным электродвигателем с постоянными магнитами ЕС (с внешним управлением), он работает с внешним частотно-регулируемым приводом (ЧРП), что позволяет системным интеграторам выбирать предпочитаемую марку привода и настраивать конфигурации с несколькими двигателями с помощью одного привода. Двигатель рассчитан на однофазное питание 200–277 В с частотой 50/60 Гц и подходит для жилых и небольших коммерческих объектов без трехфазного питания.

Основные характеристики ЕС-двигателя T71EC

Преимущества производительности ЕС-двигателя T71EC

Высокоскоростной вывод в компактном корпусе

EC-двигатель T71EC работает в диапазоне скоростей от 600 до 3600 об/мин, что позволяет ему приводить в движение крыльчатки малого диаметра в установках очистки воздуха, системах подачи свежего воздуха и вентиляторах охлаждения шкафов. Корпус IEC 71 — это наименьший размер корпуса на платформе EC серии T.

Измеренная эффективность системы

При номинальной рабочей точке 3600 об/мин EC-двигатель T71EC достигает измеренного общего КПД системы 87,6%, включая потери ЧРП. Платформа EC, на которой основан T71EC, достигает уровня энергоэффективности IE5+, при этом эффективность только двигателя платформы составляет от 90% до 96%.

Совместимость с однофазной мощностью

EC-двигатель T71EC принимает однофазное напряжение 200–277 В, что устраняет необходимость в трехфазной силовой инфраструктуре в проектах модернизации и распределенных установках, таких как системы отопления, вентиляции и кондиционирования жилых помещений и вентиляция небольших коммерческих предприятий.

Бесщеточная конструкция с постоянными магнитами

В синхронной конструкции с постоянными магнитами не используются щетки или изнашиваемые компоненты коммутатора, что снижает требования к плановому техническому обслуживанию по сравнению с коллекторными двигателями постоянного тока и двигателями переменного тока с экранированными полюсами.

Установка и монтаж ЕС-двигателя T71EC

Конфигурации монтажа

EC-двигатель T71EC в стандартной комплектации поставляется с креплением на лапах B3, а в качестве опции доступны фланцевые крепления B5 и B14. Ножки являются съемными, что обеспечивает гибкую интеграцию в индивидуальные корпуса. Все монтажные размеры соответствуют стандартам корпуса IEC 71, что позволяет T71EC напрямую заменять существующие двигатели переменного тока корпуса IEC 71 в энергосберегающих проектах модернизации без переходной пластины.

Вал и физические размеры

Удлинитель вала имеет диаметр 14 мм, длину 22 мм и шпоночную канавку 5 мм с резьбовым отверстием М5 на конце вала. Высота центра вала составляет 71 мм, расстояние между отверстиями для ног составляет 112 мм. Двигатель в стандартной комплектации поставляется с силовым кабелем длиной 1,5 м и кабелем управления длиной 1,5 м. Монтажные чертежи в 2D/3D доступны по запросу.

Охлаждение и экологические рейтинги

ЕС-двигатель T71EC использует охлаждение TEAO (полностью закрытое воздушное пространство), требующее минимальной скорости воздуха над поверхностью двигателя 1 м/с. В стандартной комплектации он имеет степень защиты IP55 с возможностью повышения до IP66. Стандартный диапазон рабочей температуры окружающей среды составляет от -25°C до +40°C; доступны модели, изготовленные по индивидуальному заказу, для температур, выходящих за пределы этого диапазона.

Применение ЕС-двигателя T71EC

EC-двигатель T71EC предназначен для маломощных вентиляторов и вентиляторов с ограниченным пространством, включая оборудование для очистки воздуха, системы вентиляции приточного воздуха, вентиляторы охлаждения шкафов, небольшие вентиляторы HVAC и легкие коммерческие вентиляционные установки. Его монтажные размеры, соответствующие стандарту IEC, также позволяют проводить энергосберегающую модернизацию, заменяющую существующие асинхронные двигатели переменного тока типоразмера IEC 71.

Персонализация и OEM-услуги для ЕС-двигателя T71EC

Доступна полноразмерная настройка, включая напряжение, скорость, диаметр вала, метод монтажа, метод управления, длину кабеля и тип разъема. Услуги OEM-производства предлагаются промышленным клиентам и корпоративным клиентам. Марку подшипника также можно указать в соответствии с требованиями заказчика.

Часто задаваемые вопросы о ЕС-двигателе T71EC

Что отличает двигатель EC от двигателя ECI?

Для работы ЕС-двигателя требуется внешний преобразователь частоты (ЧРП) с максимальной мощностью платформы 30 кВт. Двигатель ECI имеет частотно-регулируемый привод, встроенный в корпус двигателя, с максимальной мощностью платформы 5 кВт. T71EC — это ЕС-двигатель, который должен быть сопряжен с внешним преобразователем частоты.

Имеет ли T71EC встроенный частотно-регулируемый привод?

Нет. ЕС-двигатель T71EC — это ЕС-двигатель, для которого требуется внешний преобразователь частоты. Системные интеграторы могут выбрать предпочитаемую марку ЧРП, и один ЧРП можно настроить для управления несколькими двигателями T71EC.

Может ли T71EC заменить существующий двигатель переменного тока типоразмера IEC 71?

Да. Монтажные размеры ЕС-двигателя T71EC соответствуют стандартам рамы IEC 71, включая монтаж на опоре B3 с расстоянием между отверстиями для ног 112 мм и высотой центра вала 71 мм. Он может напрямую заменить двигатель переменного тока типоразмера IEC 71 без переходной пластины при условии, что установлен внешний частотно-регулируемый привод.

Каков гарантийный срок и какие сертификаты имеет T71EC?

Гарантия составляет 12 месяцев с даты получения для заказов внутри страны и 18 месяцев с даты отгрузки для заказов за рубежом. ЕС-двигатель T71EC имеет сертификаты CE и ETL и продается на рынках Европы, Северной Америки, Южной Америки и Австралии.
