Т90ЭКИ

Обзор двигателя T90ECI со встроенным частотно-регулируемым приводом

Благодаря встроенному приводу встроенный двигатель T90ECI с ЧРП не требует внешнего ЧРП для монтажа, подключения или ввода в эксплуатацию. Он работает от однофазного напряжения 200–277 В, 50/60 Гц и подходит для модернизации и объектов без трехфазной инфраструктуры. Двигатель T90ECI ECI обеспечивает мощность 0,2–2,2 кВт при постоянном крутящем моменте 600–3000 об/мин и соответствует требованиям EU IE5 согласно IEC 60034-30-1, что эквивалентно китайскому классу 1; платформа ECI достигает 5 кВт.

Основные характеристики двигателя со встроенным частотно-регулируемым приводом T90ECI

Преимущества производительности двигателя T90ECI со встроенным частотно-регулируемым приводом

Однофазное питание без трехфазной инфраструктуры

Встроенный VFD-двигатель T90ECI с однофазным напряжением 200–277 В и мощностью до 2,2 кВт позволяет коммерческим пользователям добавлять приводы вентиляторов с регулируемой скоростью в небольших животноводческих помещениях, помещениях HVAC и модернизациях, в которых отсутствует трехфазное питание.

Эффективность IE5 с включенным диском

При 3000 об/мин электродвигатель T90ECI ECI достигает измеренного КПД системы до 88,0 %, включая потери ЧРП, и соответствует классу IE5 согласно IEC 60034-30-1. По сравнению с производителями, он потребляет на 15–20 % меньше энергии, чем обычные двигатели переменного тока при эквивалентных функциях вентилятора и насоса.

Меньше шагов установки благодаря встроенному приводу

Встроенный приводной двигатель T90ECI поставляется как единое целое с одним набором кабелей, поэтому бизнес-покупатели могут отказаться от установки внешнего частотно-регулируемого привода, настройки привода и экранированных кабелей между панелью и вентилятором.

Диапазон постоянного крутящего момента и стандартные сигналы управления

Встроенный VFD-двигатель T90ECI регулирует скорость более 600–3000 об/мин для обычных функций вентилятора и насоса и принимает напряжение 0–10 В, ШИМ и Modbus RS485 от стандартных контроллеров вентиляторов EC; пять защит поддерживают автоматическую работу.

Установка и монтаж встроенного двигателя с ЧРП T90ECI

Конфигурации монтажа и замена согласно IEC 90

Крепление на лапах B3 входит в стандартную комплектацию двигателя T90ECI ECI, с дополнительными фланцами B5/B14 и съемными ножками; Серия T поддерживает все типы монтажа IEC (B3, B30, B14, B5, B34, B35, B14B, B5R), а размеры IEC 90 позволяют осуществлять прямую замену переменного тока без переходной пластины.

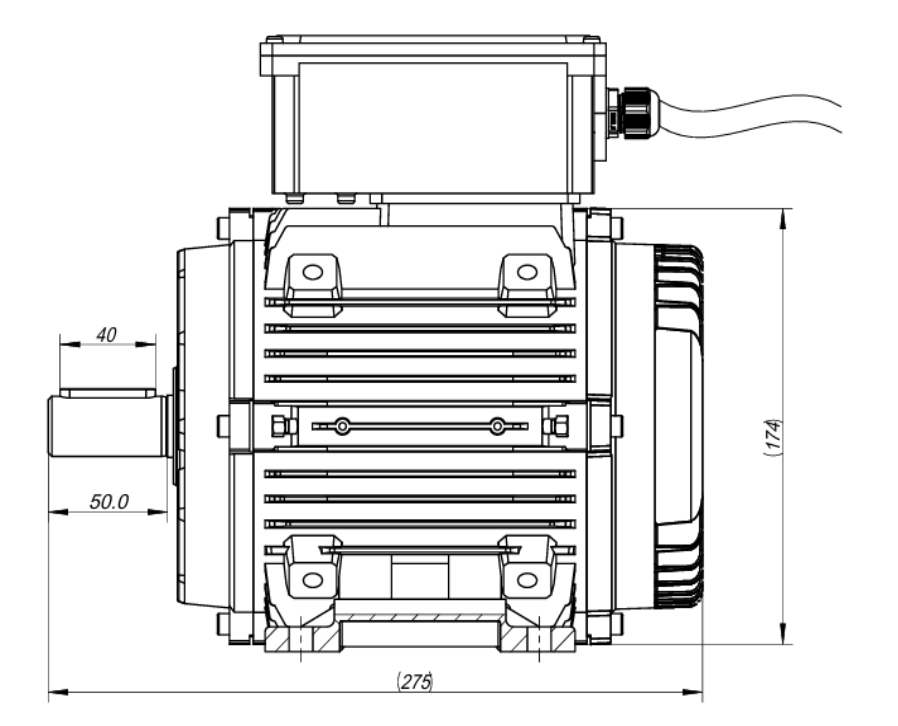

Вал, клеммная коробка и габаритные размеры

Удлинитель вала диаметром 24 мм имеет длину 50,0 мм, шпоночный паз 8 мм, длину шпонки 40 мм и конец с резьбой М8; Высота центра составляет 90 мм, расстояние между отверстиями для ног 140 мм, а клеммная коробка имеет кабельные вводы 2 × M16 × 1,5.

Цифры указаны в миллиметрах; Значения в скобках являются справочными размерами, а общая высота с клеммной коробкой составляет 249 мм. Сначала проверьте сертифицированный чертеж.

Охлаждение, кабели и рабочая среда

Встроенный VFD-двигатель T90ECI использует охлаждение TEAO (скорость воздуха не менее 3 м/с), включает кабели питания/управления длиной 1,5 м и имеет степень защиты IP55 (с возможностью обновления до IP66) при температуре от -25°C до +40°C; индивидуальные модели и чертежи предоставляются по запросу.

Применение встроенного двигателя VFD T90ECI

Встроенный приводной двигатель T90ECI подходит для компактных однофазных вентиляторов и насосов: вентиляции для скота в небольших зданиях, вентиляторов HVAC и приточного воздуха, установок очистки воздуха, охлаждения шкафов, холодильных камер и небольших промышленных вентиляторов, водяных насосов, а также модернизированных двигателей переменного тока IEC 90.

Персонализация и OEM-услуги для двигателя T90ECI со встроенным частотно-регулируемым приводом

Напряжение, скорость, диаметр вала, монтаж, режим управления, кабели, разъемы и марка подшипника настраиваются для двигателя T90ECI ECI с OEM для марок оборудования. Корпоративные клиенты могут отправить дежурные баллы в нашу команду предпродажной подготовки; Специально разработанные двигатели T90ECI со встроенным частотно-регулируемым приводом рассчитаны на работу в условиях окружающей среды от -25°C до +40°C.

Часто задаваемые вопросы о двигателе со встроенным частотно-регулируемым приводом T90ECI

Может ли встроенный VFD-двигатель T90ECI работать от однофазной сети?

Да. Представительный двигатель T90ECI ECI работает от однофазного напряжения 200–277 В, 50/60 Гц и обеспечивает мощность до 2,2 кВт без трехфазной инфраструктуры.

В чем разница между двигателем T90ECI ECI и двигателем EC?

Для ЕС-двигателя требуется внешний частотно-регулируемый привод, а мощность ЕС-платформы достигает 30 кВт; Встроенный двигатель T90ECI с частотно-регулируемым приводом имеет встроенный привод, а платформа ECI достигает мощности 5 кВт, что позволяет экономить пространство и проводку.

Какой диапазон скоростей и сигналы управления поддерживает встроенный VFD-двигатель T90ECI?

Двигатель T90ECI ECI обеспечивает регулирование постоянного крутящего момента в диапазоне 600–3000 об/мин и принимает напряжение 0–10 В, ШИМ и Modbus RS485 от контроллеров вентиляторов EC и систем управления зданием.

Может ли встроенный двигатель T90ECI с ЧРП заменить существующий двигатель переменного тока типоразмера IEC 90?

Да. Двигатель T90ECI ECI соответствует размерам IEC 90: стандарт крепления на ножках B3, дополнительные фланцы B5/B14, вал M8 диаметром 24 мм и съемные ножки; переходная пластина не требуется. Чертежи в 2D/3D предоставляются по запросу.
