Что такое линейный двигатель и почему он используется в современной автоматизации?

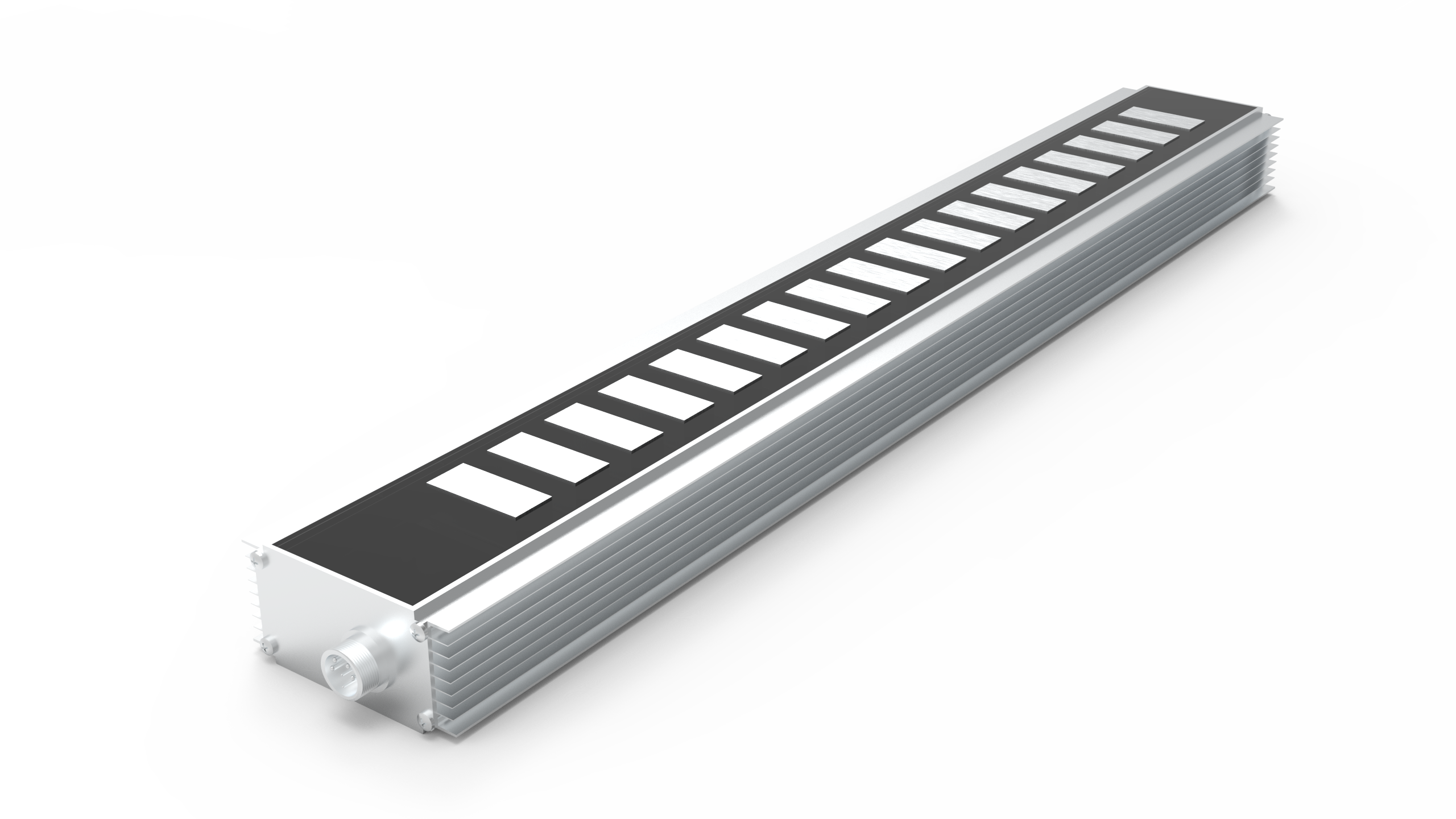

Современная автоматизация требует времени цикла и уровня точности, который традиционные механические трансмиссии с трудом выдерживают. Сегодня стандартные роторные системы сталкиваются с серьезными физическими ограничениями. Они ограничивают максимальное ускорение и создают трение. Они часто сдерживают эффективность производства в условиях высоких ставок. По сути, линейный двигатель служит «развернутым» роторным двигателем. Он обеспечивает плавное линейное движение с прямым приводом. В этой конструкции полностью исключены ремни, шариковые винты и сложные реечные узлы. Статор и ротор лежали ровно. Они преобразуют электромагнитную силу непосредственно в быстрое движение. Этот структурный сдвиг обеспечивает беспрецедентную скорость и плавность хода.

Мы разработали эту статью как руководство по технической оценке. Вы узнаете основные структурные различия. Вы оцените несколько типов архитектуры. Мы поможем вам определить, оправдывает ли прирост производительности сложность интеграции и первоначальные затраты.

Ключевые выводы

• Линейные двигатели устраняют механические связи, напрямую преобразуя электромагнитную силу в движение, что устраняет люфт и снижает механический износ.
• Три основные архитектуры — железная, безжелезная и трубчатая — удовлетворяют различные потребности в автоматизации: от транспортировки тяжелой полезной нагрузки до субмикронного позиционирования.
• Несмотря на превосходную скорость и точность, линейные двигатели требуют надежного управления температурным режимом и точной прокладки кабелей.

Как линейный двигатель заменяет традиционные механические трансмиссии

Инженеры-механики постоянно борются с физическим трением. Механизмы преобразования вращательного движения в линейное по своей сути ограничивают производительность. Стандартные компоненты, такие как шариковые винты и ремни ГРМ, обеспечивают соответствие требованиям. Они растягиваются и сгибаются под сильными динамическими нагрузками. Они также испытывают постоянный механический износ в течение тысяч циклов. Со временем эти детали значительно изнашиваются. Во время работы вы заметите увеличение гистерезиса. Повторяемость падает по мере износа подшипников. Механические связи создают узкие места на физической скорости. Эти физические ограничения не позволяют средствам автоматизации безопасно масштабировать производительность. Движущиеся части генерируют тепло и вибрацию. В конце концов они терпят неудачу и полностью останавливают производство.

Традиционный роторный двигатель требует редукторов. Вы должны соединить двигатель с винтом. Винт должен вращаться, чтобы закрутить гайку вперед. Вся эта последовательность тратит энергию. Это создает множество точек отказа. Каждая связь добавляет крошечную ошибку. Инженеры называют эту ошибку люфтом. Когда двигатель меняет направление, гайка колеблется. Эти колебания разрушают точность задач микрообработки. Прямой привод полностью исключает эти промежуточные этапы.

Подход с прямым приводом меняет все. Система линейных двигателей полностью меняет механическую парадигму. Представьте себе стандартный роторный двигатель, развернутый и лежащий идеально ровно. Традиционный круглый статор становится стационарной магнитной дорожкой. Вращающийся компонент трансформируется в подвижную катушку. Мы называем эту движущуюся катушку силой. Электромагнитный поток проходит непосредственно через точно выдерживаемый воздушный зазор. Этот зазор отделяет подвижную катушку от неподвижных магнитов. Потому что ничего не соприкасается, ничего не стирается. Мы полностью удаляем механических посредников из трансмиссии. Электрическая энергия преобразуется непосредственно в поступательное движение. Вам не нужно беспокоиться о согласовании вращательной инерции. Масса полезной нагрузки становится основной механической проблемой. Это упрощает настройку контуров сервоуправления. Инженеры могут усилить работу системы.

Удаление механической эластичности меняет отзывчивость системы. Конфигурации с прямым приводом обеспечивают значительно более высокую динамическую жесткость. Вы получаете мгновенное время отклика без каких-либо люфтов. Профили ускорения значительно круче по сравнению с винтовыми приводами. Машина выполняет команды управления точно так, как запрограммировано. Эта прямая связь обеспечивает высокую точность профилей движения. Мы определяем успех в автоматизации с прямым приводом по нескольким критериям:

1. Полное устранение механического люфта при изменении направления.
2. Мгновенная реакция сигнала на движение для быстрой индексации.
3. Повышенная динамическая жесткость при перемещении тяжелых грузов.
4. Отсутствие элементов физического износа между катушкой двигателя и гусеницей.

Категории решений: Типы линейных двигателей

Инженеры должны подобрать архитектуру двигателя в соответствии с применением. Сегодня в сфере автоматизации доминируют три основные категории. Каждый из них обращается с физикой по-своему.

Сначала рассмотрим модели с железным сердечником. Медные катушки плотно наматываются на стальные пластины. Производители обычно заклеивают эти катушки эпоксидной смолой в прочный блок. Этот стальной сердечник интенсивно концентрирует магнитный поток. Они лучше всего подходят для высокой продолжительной силы. Вы используете их для перевозки тяжелых грузов. Они преуспевают в станках с ЧПУ и металлообработке. В таких условиях режущие силы требуют огромного сопротивления. Подразделения Ironcore легко противостоят этим режущим силам. Компромиссы, безусловно, существуют. Стальной сердечник создает огромные силы притяжения. Он постоянно тянет вниз к магнитной дорожке. Иногда эта направленная вниз сила превышает фактическую массу полезной нагрузки. Вам нужны сильно переработанные линейные подшипники. Эти подшипники должны выдерживать такое сильное тяговое усилие вниз. Также присутствуют силы зацепления. Железные зубы предпочитают выравниваться по постоянным магнитам. Это магнитное предпочтение вызывает легкую пульсацию движения на низких скоростях. Контролерам придется приложить немало усилий, чтобы сгладить эту ситуацию.

Далее оценим безжелезные модели. Они используют конструкцию U-образного канала. Катушка в сборе не содержит абсолютно никакого железа. Производители используют эпоксидную смолу для герметизации голых медных обмоток. Он плавно движется по U-образной магнитной дорожке. Трек содержит противоположные магниты с обеих сторон. Они лучше всего подходят для сверхвысокой точности. Вы часто встречаете их при выполнении высокоскоростных задач по сбору и размещению. Производство полупроводников использует их исключительно для сканирования пластин. Компромиссы включают меньшую движущуюся массу. Они имеют нулевое зацепление, поскольку не существует железа, которое могло бы притягивать магниты. Это делает их идеально плавными на любой скорости. Однако они обеспечивают меньшую общую силу, чем модели с железным сердечником. Теплоотдача намного хуже. Не существует железного сердечника, способного поглощать и отводить тепловую нагрузку. Если вы нажмете на них слишком сильно, медные обмотки быстро перегреются. Вы должны строго следить за их рабочим циклом.

Наконец, мы рассмотрим трубчатые или цилиндрические конструкции. В конструкции магнитная дорожка заключена в закрытый цилиндр. Силовой механизм полностью окружает неподвижный вал. Они выглядят точно так же, как пневматические пневмоцилиндры. Они служат отличной заменой. Инженеры заменяют пневматические цилиндры этими электрическими альтернативами, чтобы получить точный позиционный контроль. Они широко используются в чистых помещениях и на линиях упаковки пищевых продуктов. Вы можете легко их вымыть. Компромиссы связаны с физическими ограничениями хода. Закрытая конструкция обеспечивает отличную степень защиты IP. Он отлично защищает от пыли и воды. Тем не менее, он строго ограничивает максимальную длину хода. Внутренний магнитный вал не имеет промежуточных опор. Он может провиснуть, если его вытянуть слишком далеко. Это провисание разрушает критический воздушный зазор и приводит к катастрофическому царапинам.

Сравнение архитектуры двигателей автоматизации

Тип архитектуры	Основное преимущество	Идеальное применение	Главный недостаток
Железное ядро	Высокая плотность силы	Станки, тяжелый транспорт	Высокие силы притяжения, зацепление
Безжелезный (U-канал)	Нулевое заедание, плавное движение	Полупроводники, оптическое выравнивание	Плохое рассеивание тепла, низкая сила
Трубчатый / Цилиндрический	Высокий класс IP, закрытый	Пневматическая замена, упаковка	Строгие ограничения длины хода

Ключевые аспекты оценки: оценка характеристик и результатов

Прямое соединение полностью меняет возможности позиционирования машины. Модели без железной ручки обычно обеспечивают субмикронную точность позиционирования. Они напрямую соединяются с линейными энкодерами высокого разрешения. Энкодер считывает точные данные о местоположении прямо с дорожки. Никакое механическое соответствие не искажает показания. Контроллер мгновенно исправляет ошибки движения. Вы достигаете абсолютной точности при каждом проходе. При оптическом контроле эта точность оказывается решающей. Камеры должны захватывать изображения без дрожания. Система прямого привода мгновенно устанавливается в нужное положение. Он не колеблется и не ищет целевую позицию.

Скорость и ускорение сильно влияют на время машинного цикла. Традиционные шарико-винтовые пары бьются или вибрируют на высоких скоростях. Инженеры называют это критическим пределом скорости. Такое физическое воздействие нарушает точность и повреждает компоненты. Вы не можете быстро запустить длинный винт. Устройства с прямым приводом полностью обходят этот физический предел. Вы можете легко достичь скорости, превышающей пять метров в секунду. В приложениях с небольшой полезной нагрузкой ускорение часто превышает 10G. Эти экстремальные показатели резко сокращают время индексации между станциями. Более быстрые циклы индексирования обеспечивают более высокую пропускную способность. Вы производите больше деталей в час. В массовом производстве экономия долей секунды означает огромный рост доходов.

Мы должны противопоставить потребности в техническом обслуживании. Механические системы требуют постоянного графика смазки. Ремни растягиваются под натяжением, а винты изнашиваются. Техники должны останавливать производство, чтобы закачать смазку в подшипники. Технология прямого привода полностью удаляет эти изнашиваемые детали. Вы исключаете сложные графики технического обслуживания. Первоначальная цена покупки, несомненно, выше. Усовершенствованные сервоприводы обязательны. Редкоземельные магниты стоят значительно дороже стальных винтов. Однако отказ от постоянной замены деталей увеличивает время безотказной работы машины. Срок эксплуатации значительно увеличивается. Объекты работают непрерывно без обязательных механических ремонтов.

В чистых помещениях требуются специализированные решения для перемещения. При трении металл о металл постоянно образуются микроскопические частицы. Во время работы шарико-винтовые пары выделяют жир и мусор. Это загрязнение разрушает полупроводниковые пластины. Агрегаты с прямым приводом работают полностью бесконтактно. Единственными подвижными контактами являются линейные направляющие и тросы. Эта чистая операция оказывается жизненно важной для чувствительных отраслей промышленности. Производственные предприятия полупроводников, медицинского оборудования и оптики полагаются на эту чистоту. Они легко соответствуют строгим стандартам ISO для чистых помещений. Вам не нужно заключать механизм в сложные системы вакуумной продувки.

Риски реализации и инженерные соображения

Выработка тепла представляет собой серьезную инженерную задачу. Полезная нагрузка часто монтируется непосредственно на катушку двигателя. Тепловая энергия передается прямо в станину машины. Это тепло вызывает структурное расширение. Точность быстро снижается по мере деформации компонентов машины. Модели без утюга больше всего страдают от такого теплового накопления. Приложения с высокими нагрузками требуют агрессивной стратегии охлаждения. Инженеры часто встраивают пластины водяного охлаждения. Прокачиваем охлажденную жидкость непосредственно через мотоблок. Это предотвращает катастрофическую потерю точности. На этапе проектирования необходимо учитывать прокладку водопровода. Утечки жидкости могут разрушить окружающую электронику.

Безопасность остается первостепенной задачей во время сборки. Блоки Ironcore создают сильное нисходящее магнитное притяжение. Протоколы безопасности во время сборки имеют решающее значение. Техники рискуют получить серьезные травмы при раздавливании. Незакрепленные компоненты могут мгновенно соединить друг друга. Чтобы безопасно опустить катушку на гусеницу, необходимо использовать специальные приспособления. Более того, направляющие должны выдерживать такую ​​огромную предварительную нагрузку. Вы должны указать усовершенствованные линейные подшипники. Обычные несущие рельсы преждевременно выходят из строя. Постоянное магнитное притяжение разрушает стандартные шарикоподшипники. Механические направляющие необходимо выбирать с учетом магнитной нагрузки, а не только веса полезной нагрузки. Это увеличивает общую массу и стоимость системы.

Форсер быстро перемещается по трассе. Он тянет за собой кабели питания и энкодера. Прокладка кабелей становится основной точкой отказа. Прокладка непрерывных гибких кабелей требует точного проектирования. Высокие скорости и резкие ускорения нагружают защитные куртки. Медные жилы сильно изгибаются во время работы. Плохо спроектированные кабельные трассы вызывают преждевременную усталость проводов. Инженеры должны тщательно оптимизировать радиусы изгиба. Вы должны использовать кабели с высокой гибкостью, рассчитанные на миллионы циклов. Также необходимо отделить силовые кабели от сигнальных. Высоковольтные линии электропередачи могут создавать электрические помехи в чувствительных сигналах энкодера.

Большинство гусениц с прямым приводом остаются полностью открытыми. В металлообрабатывающей среде это представляет серьезный риск. Сильные постоянные магниты мгновенно притягивают железный мусор. Металлическая стружка перекрывает критический воздушный зазор. Это приводит к катастрофическим механическим заеданиям и искрам. Необходимо немедленно установить защитные крышки. Сильфоны и дворники становятся необходимыми средствами защиты. В загрязненной среде требуются полностью закрытые трубчатые модели или герметичные направляющие. Даже немагнитная пыль может со временем накапливаться. Она смешивается со смазкой подшипников и образует абразивную пасту. Регулярные протоколы очистки остаются важными даже для бесконтактных двигателей.

Логика включения в короткий список: подходит ли линейный двигатель для вашего применения?

Принятие решения о технологии движения требует анализа основных ограничений. Не каждой машине необходимы возможности прямого привода. Давайте посмотрим на триггеры конкретных приложений.

• Рукоятка с поворотной/шариковой винтовой парой Когда:
• Требуется высокая вертикальная удерживающая сила без привода. Шарико-винтовые передачи обеспечивают превосходное и надежное торможение.
• Бюджетные ограничения перевешивают необходимость точности на микроуровне. Стандартные приложения редко оправдывают повышенную стоимость.
• Окружающая среда сильно загрязнена ферромагнитной пылью. Открытые магниты не будут работать при шлифовании.
• Длина хода превышает возможные затраты на магнит. Длинные гусеницы быстро становятся непомерно дорогими.

• Переход на линейные двигатели Когда:
• Сокращение времени цикла напрямую коррелирует с измеримым увеличением дохода. Более быстрая индексация означает большую ежедневную прибыль.
• Субмикронная точность и нулевой люфт не подлежат обсуждению. Оптические проверки требуют безупречного позиционирования.
• Обслуживание пневматических систем приводит к неприемлемому простою. Замена пневмоцилиндров электроприводами экономит время на техническое обслуживание.
• Приложение требует чрезвычайно плавного управления скоростью. Сканирующему оборудованию необходимо движение без пульсаций.

Заключение

Решения с прямым приводом не заменяют традиционные приводы повсеместно. Они представляют собой узкоспециализированные инструменты. Они преодолевают узкие места экстремальной скорости, точности и надежности. Их структурная простота противоречит значительным инженерным и интеграционным требованиям. Модернизация требует тщательного теплового и структурного планирования.

• Тщательно рассчитайте пределы полезной нагрузки и движущуюся массу.
• Сначала составьте точный список требований к рабочему циклу, чтобы предотвратить перегрев.
• Используйте собственное программное обеспечение для определения размеров от специализированных поставщиков.
• Проконсультируйтесь с инженером по применению для проверки тепловых границ и срока службы подшипника.
• Прежде чем переходить к дорогостоящему оборудованию, запустите реалистичное моделирование.

Часто задаваемые вопросы

Вопрос: Почему линейные двигатели обычно дороже ШВП?

Ответ: Основными факторами затрат являются материалы и вспомогательная электроника. Для них требуются длинные дорожки, облицованные дорогими редкоземельными магнитами. Достижение субмикронной точности также требует использования линейных энкодеров высокого разрешения. Эти кодеры увеличивают стоимость. Кроме того, для быстрого управления мощными электрическими токами необходимы сложные сервоприводы.

Вопрос: Что такое зубчатая передача в линейном двигателе?

Ответ: Коггинг относится к отклонению магнитного притяжения. Это происходит, когда железная катушка движется по отдельным постоянным магнитам на дорожке. Это создает ощущение тряски на низких скоростях. Усовершенствованные контроллеры смягчают это, отображая определенные пульсации силы и применяя противодействующие электрические токи.

Вопрос: Можно ли использовать линейные двигатели в вертикальном положении?

О: Да, но для этого требуется дополнительное оборудование. В отличие от шарико-винтовых пар, в агрегатах с прямым приводом отсутствует механическое трение, позволяющее удерживать нагрузку при падении мощности. Необходимо установить физические противовесы, магнитные пружины или пневматические цилиндры. Эти механизмы предотвращают падение полезной нагрузки вниз при внезапном отключении питания.

Вопрос: Как долго служат линейные двигатели?

Ответ: Поскольку они действуют посредством магнитных полей через воздушный зазор, внутренний механический контакт отсутствует. Единственными изнашиваемыми компонентами являются внешние линейные направляющие и гибкие тросы. Если вы эффективно управляете нагревом и предотвращаете усталость кабеля, срок службы катушек и магнитов может исчисляться десятилетиями.
