Что такое линейный двигатель с постоянными магнитами и как он работает?

Современная техника быстро отходит от традиционных механических трансмиссий. Роторные двигатели, основанные на шариковых винтах и ​​ремнях, уступают место управлению движением с прямым приводом. Этот переход необходим для высокоскоростных и высокоточных областей, таких как производство полупроводников и автоматизированный оптический контроль.

Механические связи по своей сути вызывают люфт, трение и износ с течением времени. Эти физические ограничения ухудшают точность позиционирования и ограничивают срок службы системы. Инженеры сталкиваются с постоянными препятствиями при доведении традиционных приводов до более высоких пределов пропускной способности.

Мы исследуем, как линейный двигатель с постоянными магнитами решает эти критические проблемы. Вы откроете для себя основную физику, сравните конструкции с железным сердечником и конструкции без железа и изучите ключевые стратегии реализации. Читайте дальше, чтобы освоить технологию прямого привода и оптимизировать свой следующий проект точной автоматизации.

Ключевые выводы

• Механика прямого привода. Линейный двигатель с постоянными магнитами концептуально работает как «развернутый» роторный двигатель, обеспечивая прямую линейную тягу без механического преобразования.
• Нулевой люфт и высокая точность: благодаря отказу от шариковых винтов и ремней эти линейные двигатели достигают субмикронной точности позиционирования и быстрого динамического отклика.
• Две основные архитектуры: выбор обычно сводится к выбору Iron-Core (высокая тяга) или Ironless (нулевое заедание, сверхплавное движение).

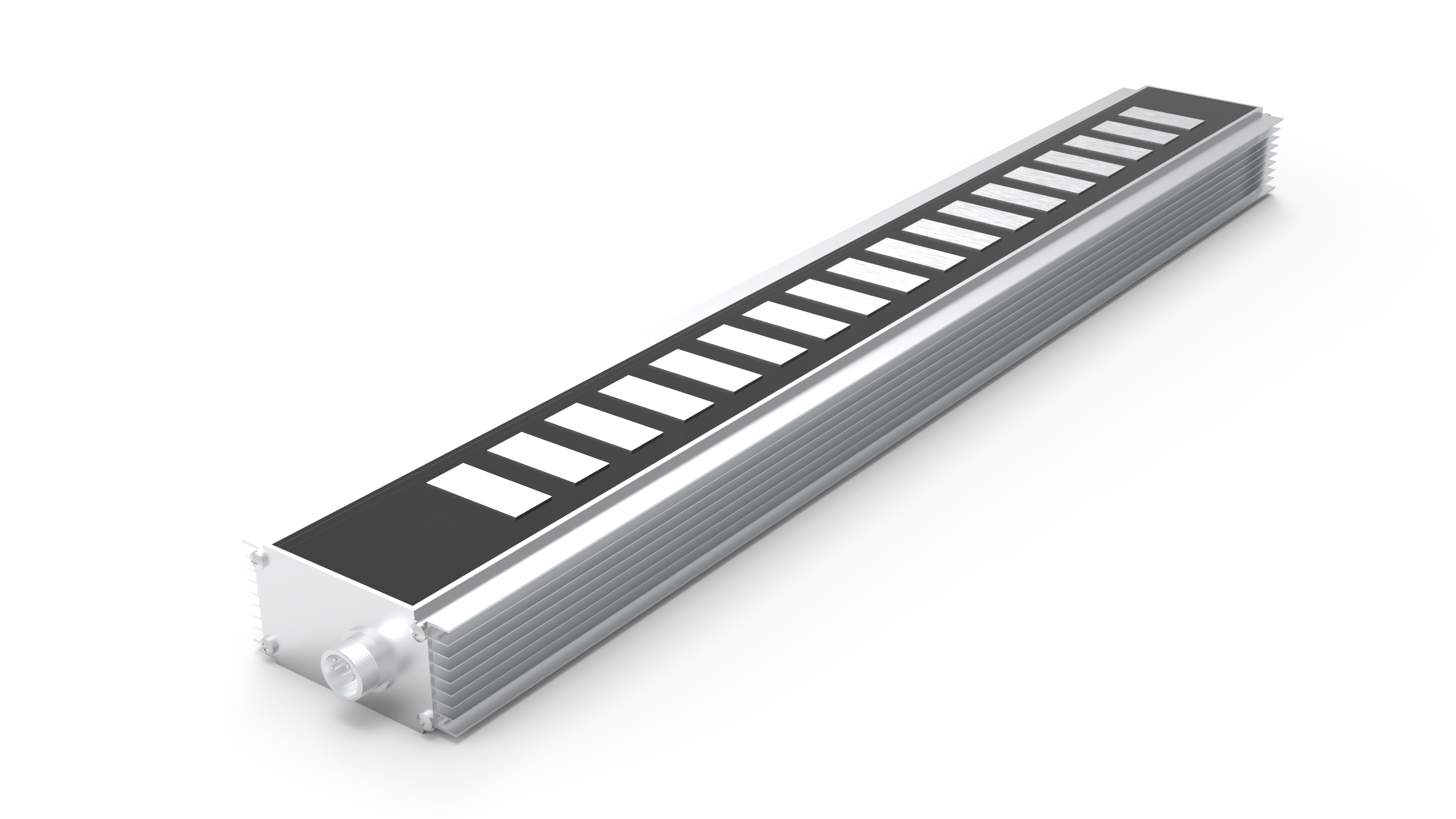

Анатомия линейного двигателя с постоянными магнитами

Чтобы понять системы с прямым приводом, вы должны представить себе стандартный роторный двигатель, разрезанный и развернутый. Он преобразует вращательную силу в прямую линейную тягу. Этот архитектурный сдвиг полностью меняет то, как машины обрабатывают движение. Мы можем разбить физический перевод на три основных компонента.

1. Магнитная дорожка (статор): служит стационарной основой системы. Он состоит из линейного массива чередующихся постоянных магнитов из редкоземельных металлов. Производители обычно используют высокопрочный неодим для максимизации плотности магнитного потока.
2. Узел Форсер/Катушка (Ротор): Это движущийся компонент. Он содержит ряд электромагнитных катушек. Инженеры обычно герметизируют эти катушки термоэпоксидной смолой. Эпоксидная смола защищает обмотки и способствует рассеиванию тепла.
3. Воздушный зазор: это очень важный зазор с жесткими допусками. Он расположен непосредственно между движущимся силовым агрегатом и неподвижной магнитной дорожкой. Этот зазор обеспечивает движение без трения во время работы.

Сам двигатель обеспечивает только чистую тягу. Полнофункциональная система требует внешних компонентов обратной связи и управления. Для обеспечения непрерывной обратной связи по положению необходимо интегрировать линейный энкодер высокого разрешения. Кроме того, система требует надежных линейных направляющих. Эти рельсы поддерживают полезную нагрузку конструкции и поддерживают точный воздушный зазор.

Как это работает: физика прямого линейного движения

Прямое линейное движение основано на фундаментальных электромагнитных принципах. Мы часто объясняем это взаимодействие, используя закон силы Лоренца. Когда вы подаете ток к проводнику, расположенному в магнитном поле, он генерирует физическую силу.

Процесс начинается, когда сервопривод подает многофазный переменный ток (AC). Этот ток поступает в катушки форсера. Переменный ток генерирует динамическое бегущее магнитное поле. Это вновь созданное поле напрямую взаимодействует со стационарным магнитным потоком, создаваемым дорожкой постоянного магнита. Результирующая комбинация сил притяжения и отталкивания создает прямую линейную тягу. Форсер плавно скользит по трассе.

Синхронная работа определяет успех этого процесса. Система опирается на точную коммутацию. Коммутация означает точное выравнивание тока катушки с физическим положением магнитов. Сервопривод и линейный энкодер работают вместе, чтобы управлять этой синхронизацией. Они постоянно контролируют и корректируют ток. Эта непрерывная петля обратной связи гарантирует плавное и непрерывное движение.

Эта прямая электромагнитная связь обеспечивает невероятные результаты. Он полностью устраняет механическую податливость. Механическая податливость означает естественную эластичность, присущую ремням и длинным шарико-винтовым передачам. Без этой эластичности система реагирует мгновенно. Инженеры обычно достигают экстремальных ускорений, превышающих 10G. Кроме того, системы с прямым приводом обеспечивают чрезвычайно быстрое время стабилизации. Полезная нагрузка достигает заданного положения и почти сразу стабилизируется.

Категории решений: Линейные двигатели с железным сердечником и безжелезные линейные двигатели

Выбор правильной топологии двигателя является важным шагом на этапе принятия решения. Инженеры должны тщательно согласовывать архитектуру двигателя с требованиями конкретного применения. Выбор неправильного типа может серьезно ограничить производительность машины.

Линейные двигатели с железным сердечником

В конструкции с железным сердечником производители плотно наматывают электромагнитные катушки на стальные пластины. Включение железа кардинально меняет поведение мотора.

• Плюсы: Эти двигатели обеспечивают исключительно высокую постоянную и пиковую плотность тяги. Железный сердечник действует как мощный радиатор, обеспечивая превосходное рассеивание тепла.
• Минусы: Наличие железа создает «силу зацепления» или пульсацию силы. Это происходит потому, что железо естественным образом притягивается к постоянным магнитам, вызывая небольшие удары при движении. Кроме того, высокие силы притяжения усложняют выбор линейного подшипника.
• Идеально подходит для: инженеры предпочитают модели с железным сердечником, рассчитанные на большую полезную нагрузку. Они преуспевают в станках, прессовании металлов и выполнении тяжелых задач общей автоматизации.

Безжелезные (U-образные) линейные двигатели

В безжелезных двигателях используется другой подход. Конструкция отливает катушки строго из эпоксидной смолы. Эти катушки перемещаются между двумя обращенными друг к другу рядами магнитов, расположенных в форме U-образного канала. Форсер абсолютно не содержит железа.

• Плюсы: Эта конструкция исключает все заедания. Между силосом и направляющей отсутствует магнитная сила притяжения. Он предлагает минимально возможную движущуюся массу и сверхплавное управление скоростью.
• Минусы: конструкции без железа создают меньшую общую тягу по сравнению с аналогами с железным сердечником. Они также страдают от изначально плохого управления температурным режимом. Тепло не может проникнуть в отсутствующее железное ядро.
• Идеально подходит для: Эти двигатели доминируют в работе с полупроводниковыми пластинами. Вы также найдете их в наноразмерных системах позиционирования и производстве плоских дисплеев.

В приведенной ниже таблице суммированы критические технические различия между двумя архитектурами.

Топология	с железным сердечником Топология	без железа (U-канал)
Плотность тяги	Очень высокий	От умеренного до низкого
Зубчатая сила	Присутствует (Требуется компенсация)	Ноль (идеально гладкий)
Движущаяся масса	Тяжелый	Очень легкий
Тепловое рассеяние	Отличный	Плохо (требуется тщательный мониторинг)
Магнитное притяжение	Высокий (Воздействие на жизнь)	Никто

Схема оценки: линейные двигатели с постоянными магнитами в сравнении с альтернативами

Инженеры часто сравнивают технологию прямого привода с традиционными механическими системами. Понимание этих различий помогает оправдать технологическую модернизацию. В области линейных двигателей с постоянными магнитами линейные двигатели служат идеальным решением с прямым приводом. Они фундаментально меняют возможности машин.

Против. ШВП

ШВП являются историческим стандартом автоматизации. Однако они сталкиваются со строгими физическими ограничениями. Скорость и ускорение по-прежнему сильно ограничены явлением, известным как критическая скорость или «хлыст винта». Если вы вращаете длинную шарико-винтовую передачу слишком быстро, она начинает сильно вибрировать. Технология прямого привода полностью обходит это ограничение. Они обеспечивают значительно превосходящую скорость при неограниченной длине хода.

Техническое обслуживание является еще одним важным отличием. Шарико-винтовые пары требуют постоянной смазки. Их рециркуляционные шарикоподшипники страдают от неизбежного физического износа. Со временем этот износ снижает точность системы. И наоборот, линейные двигатели остаются практически без трения. За исключением линейных направляющих, сама трансмиссия практически не требует технического обслуживания.

Против. Пневматические приводы

Пневматические цилиндры обеспечивают дешевое и простое движение. Однако они обеспечивают минимальную точность. Пневматика обычно обеспечивает базовое управление движением от точки к точке. Они полагаются на жесткие механические упоры. Линейные двигатели обеспечивают бесконечное и высокоточное позиционирование. Они позволяют инженерам программировать сложные профили движения на лету.

Перспектива операционной эффективности

Переход на технологию прямого привода создает огромную долгосрочную эксплуатационную ценность. Усовершенствованные сервоприводы и энкодеры высокого разрешения работают в идеальной гармонии. Они значительно сокращают время незапланированных простоев оборудования. Отсутствие необходимости обслуживания трансмиссии означает, что машины работают дольше без вмешательства. Эта постоянная надежность в конечном итоге приводит к значительному увеличению производительности машины и повышению общей эффективности оборудования (OEE).

Реалии реализации и риски интеграции

Интеграция технологии прямого привода требует глубокого опыта внедрения. Понимание того, что обычно идет не так во время проектирования системы, отличает начинающих интеграторов от экспертов.

Управление температурным режимом

Линейные двигатели действуют как высококонцентрированные источники тепла. Они генерируют тепло непосредственно в точке движения. Эта тепловая энергия передается в станину машины. Тепло приводит к расширению металла конструкции. Даже незначительное тепловое расширение приводит к погрешностям микронного уровня. Вы должны внедрить упреждающее управление температурным режимом. Приложения с высокой нагрузкой обычно требуют принудительной подачи воздуха или специальных контуров жидкостного охлаждения для стабилизации конструкции машины.

Силы магнитного притяжения

Этот риск особенно относится к архитектурам с железным ядром. Вы должны учитывать чрезвычайную силу притяжения между железным силовым элементом и магнитной дорожкой. Эти силы часто достигают тысяч Ньютонов. Они тянут вниз подшипники линейной направляющей. Чтобы выдержать такую ​​огромную статическую нагрузку, необходимо использовать линейные направляющие подшипников увеличенного размера. Кроме того, этот сильный магнетизм представляет серьезную угрозу безопасности во время сборки. Технические специалисты могут легко зажать пальцы между компонентами системы.

Управление кабелями

Высокоскоростное движение требует быстрого и повторяющегося сгибания кабеля. Выход из строя кабельных трасс остается основной причиной простоев систем с прямым приводом. Кабели двигателя перемещаются с экстремальными скоростями и ускорениями. Стандартные промышленные кабели ломаются под такой нагрузкой. Вам необходимо использовать узкоспециализированные роботизированные кабели с длительным сроком службы. Кроме того, правильный радиус изгиба кабельных трасс не подлежит обсуждению.

Риски загрязнения

Гусеницы с постоянными магнитами действуют как мощные пылесосы для удаления железного мусора. В условиях резки металла или в грязных промышленных средах стальная пыль сразу же прилипает к открытым магнитам. Этот мусор быстро истирается о эпоксидный наполнитель. Вы должны спроектировать подходящую механическую защиту. Сильфоны или сдвижные металлические крышки являются абсолютными требованиями в загрязненных рабочих помещениях.

Заключение

Линейный двигатель с постоянными магнитами представляет собой идеальное инженерное решение. Он успешно устраняет разрыв между стандартной автоматизацией производства и сверхточным производством. Устраняя механические связи, инженеры получают беспрецедентное ускорение и субмикронную точность.

При выборе следующего привода следуйте четкой логике составления короткого списка. Если ваше приложение требует нулевого люфта, скорости, превышающей 2 м/с, или субмикронной точности, вам, вероятно, потребуется решение с прямым приводом. Если ваш процесс позволяет гибко регулировать скорость и точность, традиционных механических приводов может быть достаточно.

Примите меры сегодня, чтобы модернизировать свою архитектуру управления движением. Проконсультируйтесь со специалистами по приложениям относительно вашей конкретной полезной нагрузки. Загрузите расширенный инструмент для определения размеров двигателя. Тщательно оцените необходимый профиль движения, чтобы обеспечить долгосрочный успех производства.

Часто задаваемые вопросы

Вопрос: Что такое зубчатое зацепление в линейном двигателе с постоянными магнитами?

Ответ: Зацепление — это пульсирующая пульсация силы, возникающая во время движения. Это происходит в линейных двигателях с железным сердечником. Железо внутри силы естественным образом притягивается к чередующимся полюсам стационарных постоянных магнитов. Это взаимодействие создает небольшое сопротивление, которое отрицательно влияет на плавность хода на низких скоростях и точность управления скоростью.

Вопрос: Может ли линейный двигатель работать вертикально?

О: Да, они исключительно хорошо работают в вертикальной ориентации. Однако им не хватает собственного механического торможения. Поскольку они не имеют трения, внезапная потеря мощности приводит к свободному падению полезной нагрузки. Для предотвращения опасного падения полезной нагрузки необходимо установить внешние пневматические или электромеханические противовесы и надежные тормоза.

Вопрос: Как долго служат линейные двигатели с постоянными магнитами?

О: Сами компоненты двигателя практически не изнашиваются. Поскольку форсунка и магнитная направляющая никогда физически не соприкасаются, они не деградируют со временем. Общий срок службы системы полностью зависит от долговечности внешних линейных направляющих и кабельных трасс.
